SAC SUERI
F4 CU

Descrizione

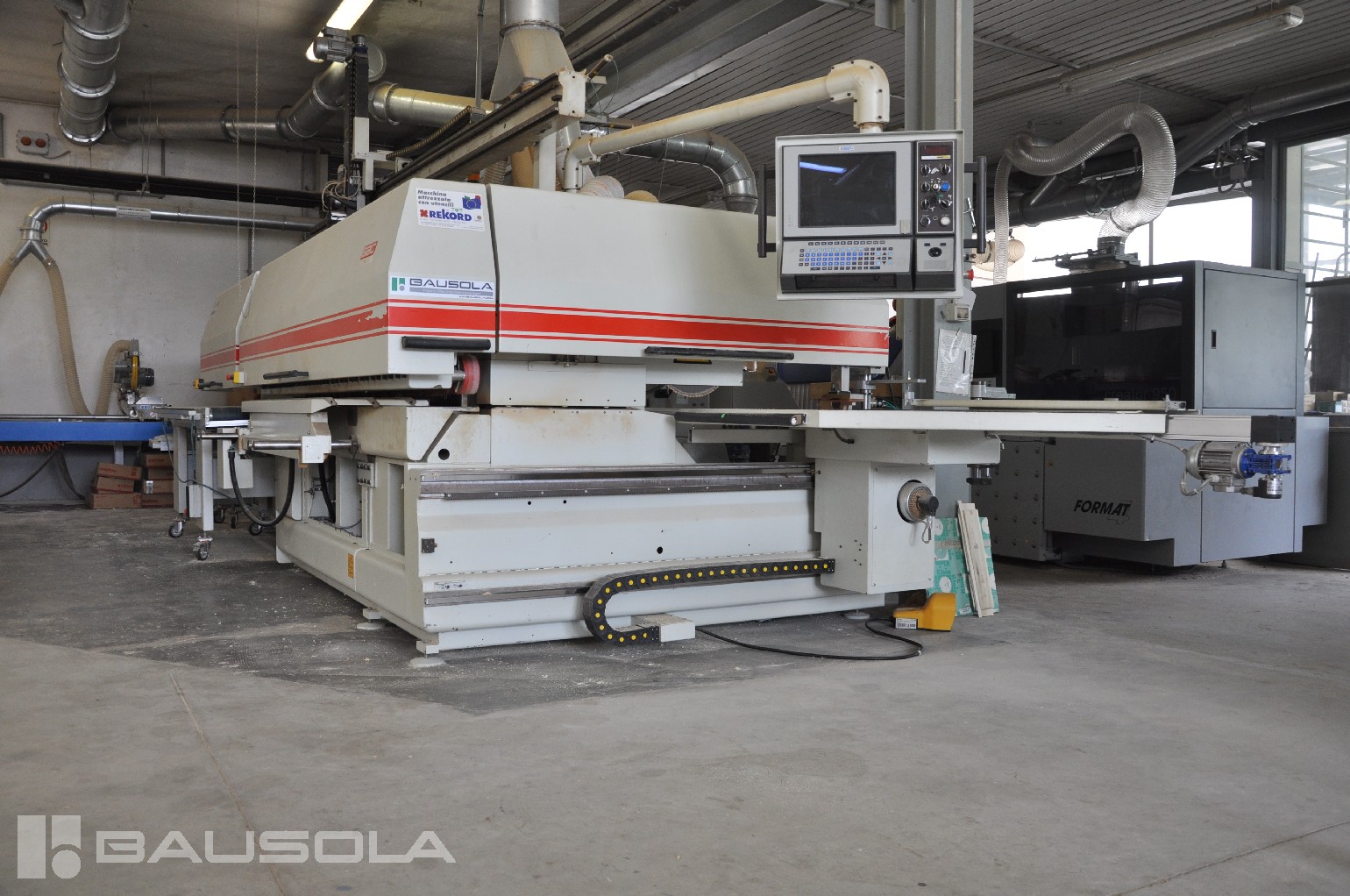

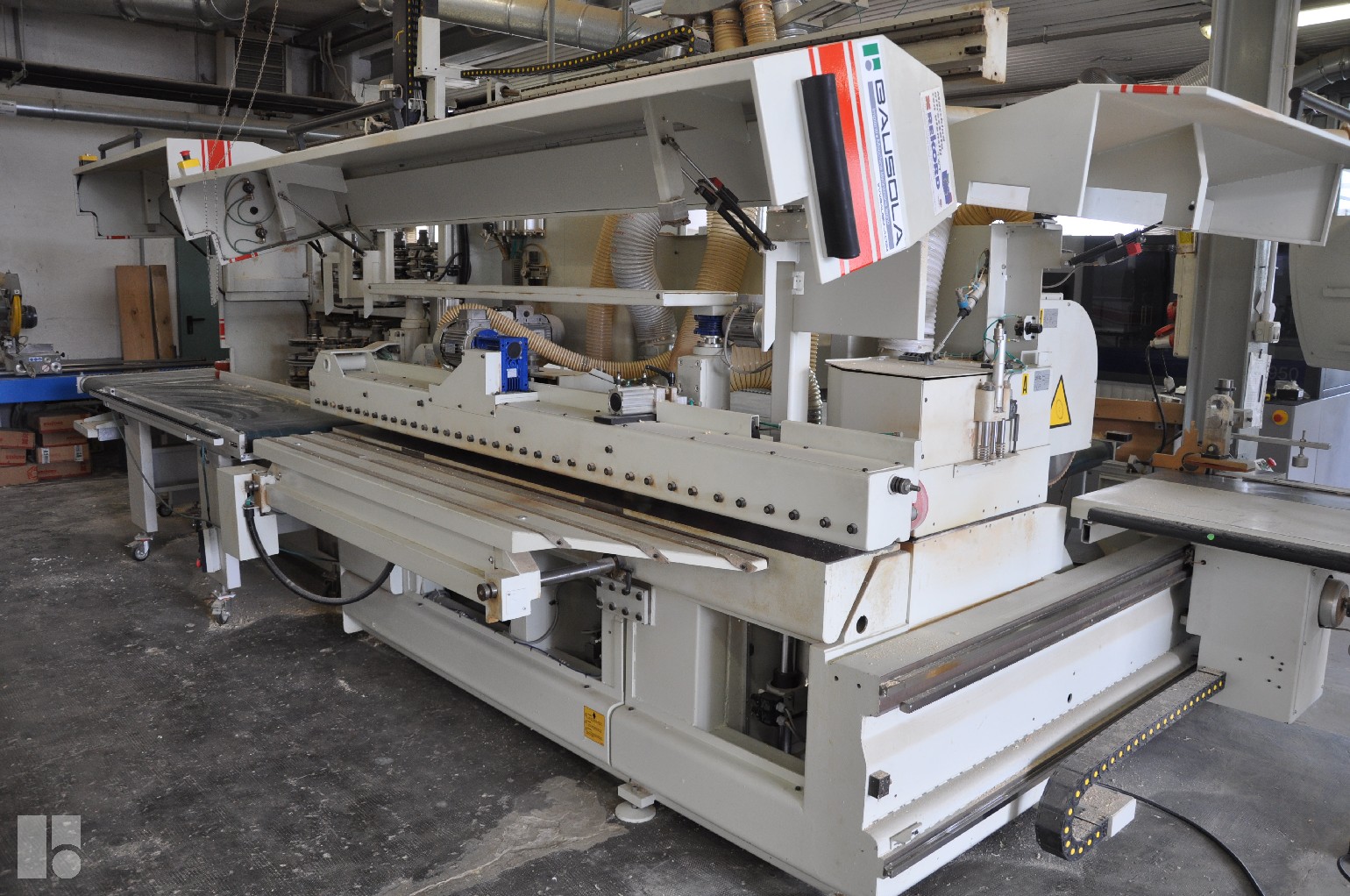

CENTRO DI LAVORO CNC AD ANGOLO CON CAMBIO AUTOMATICO DEGLI UTENSILI

SAC SUERI F4 CU

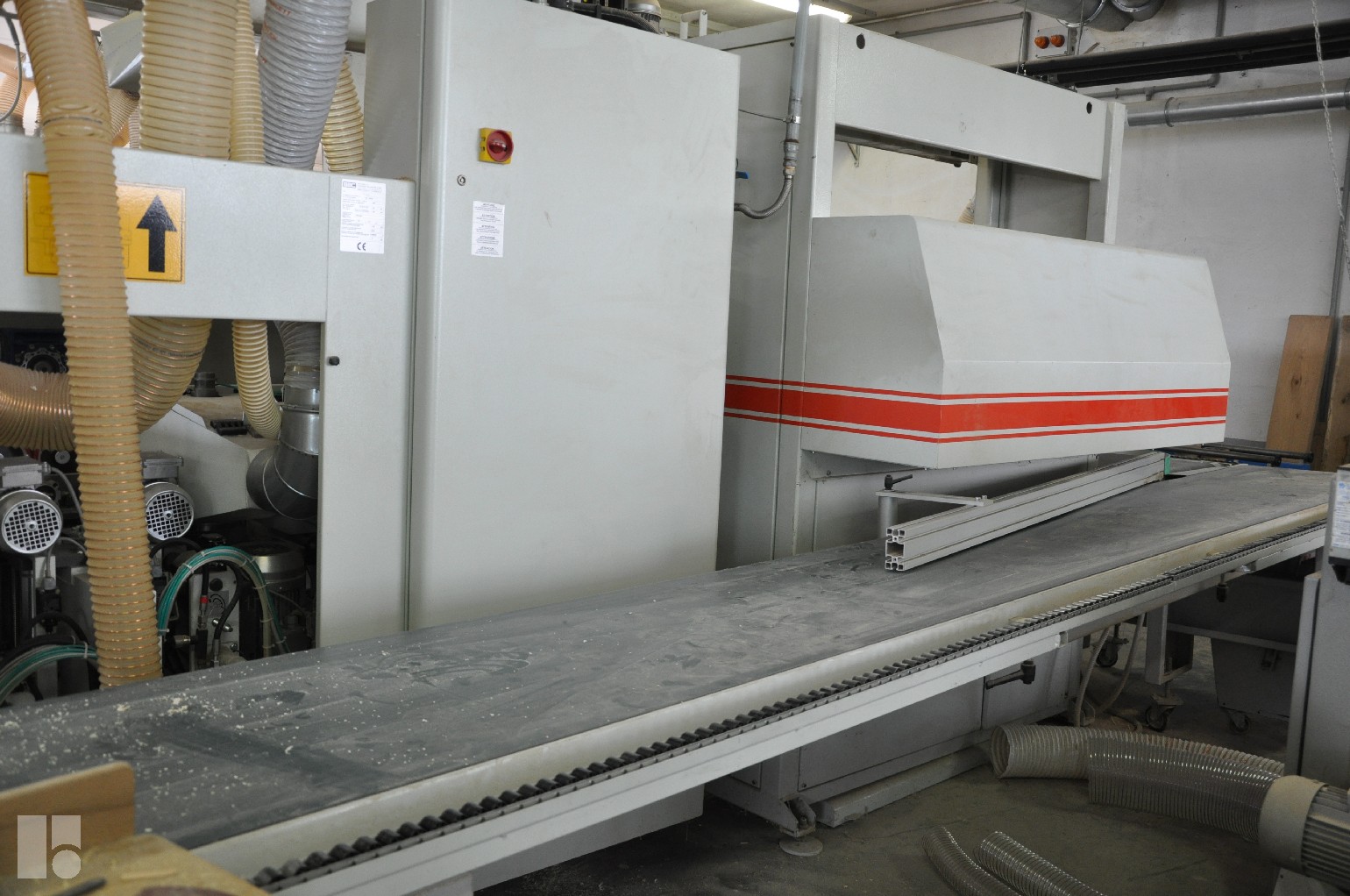

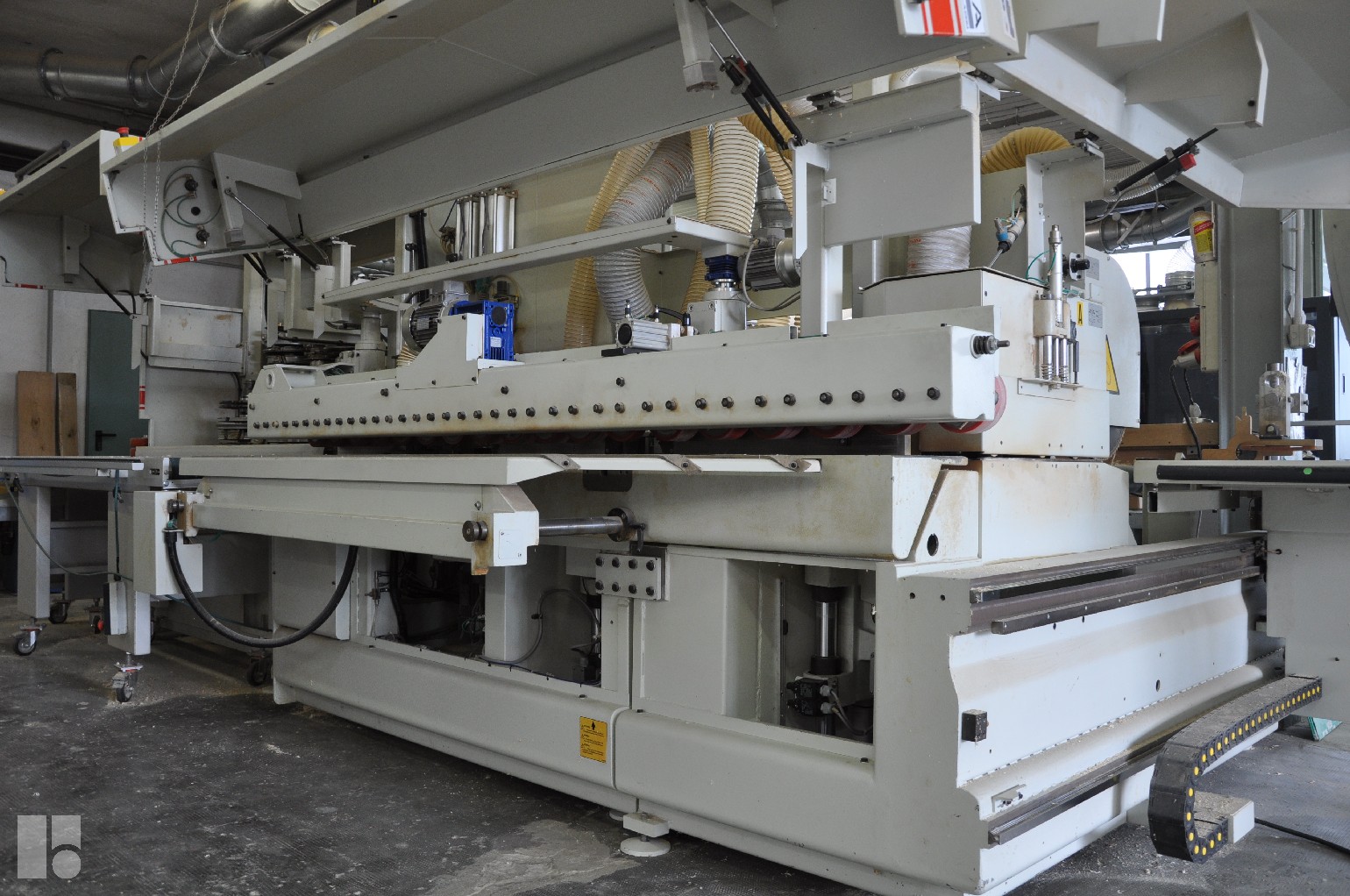

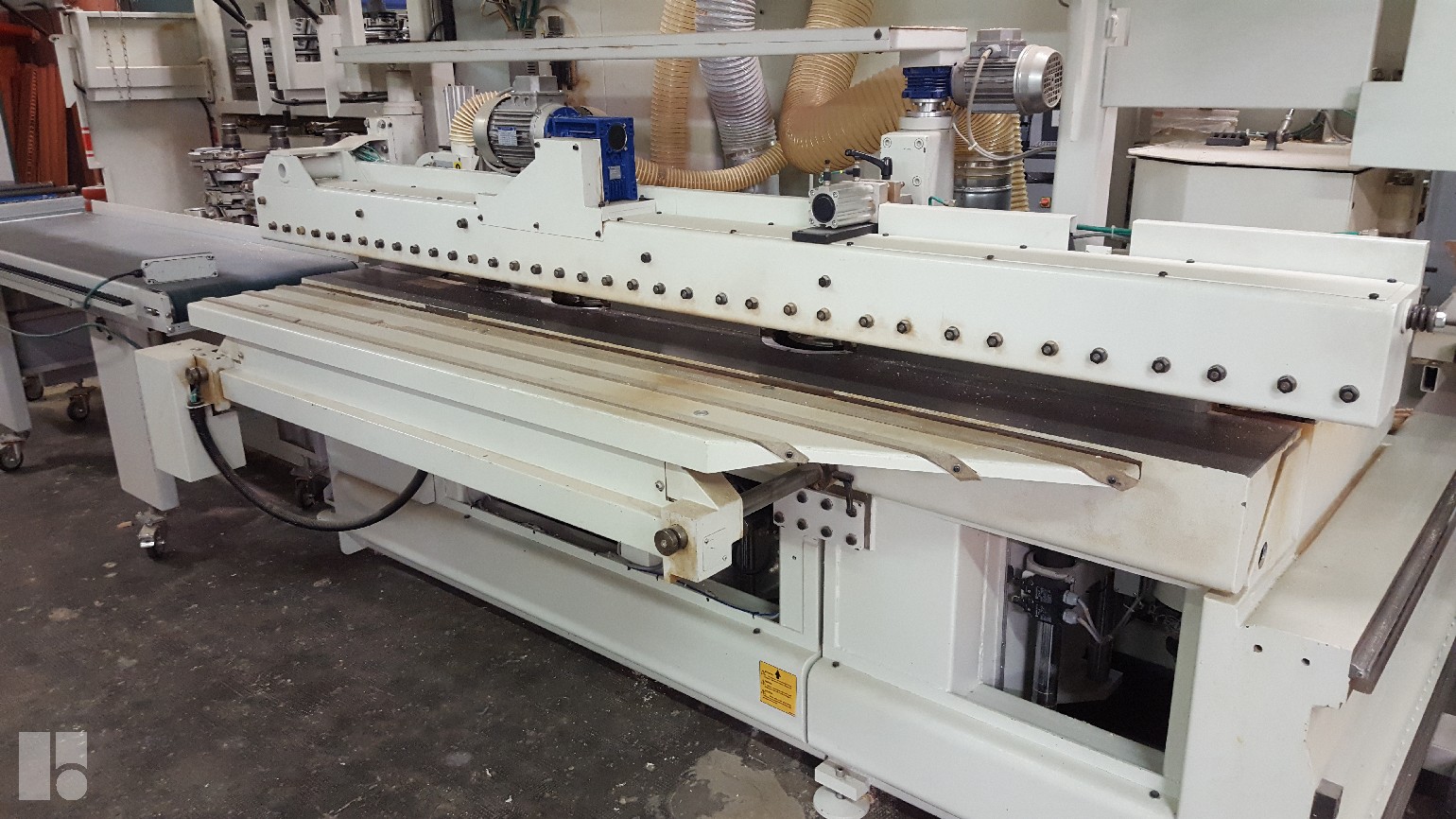

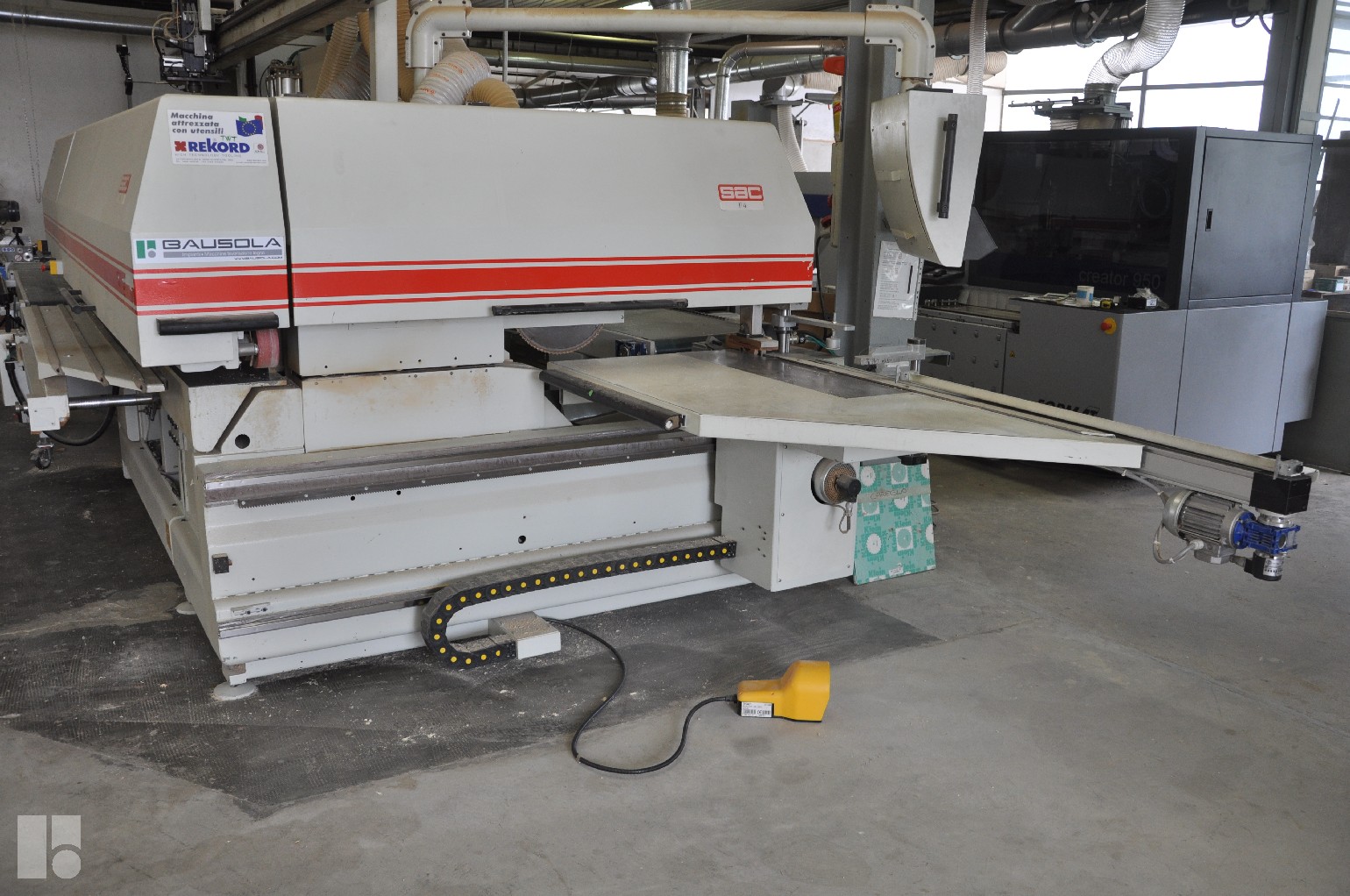

FOTO INDICATIVE

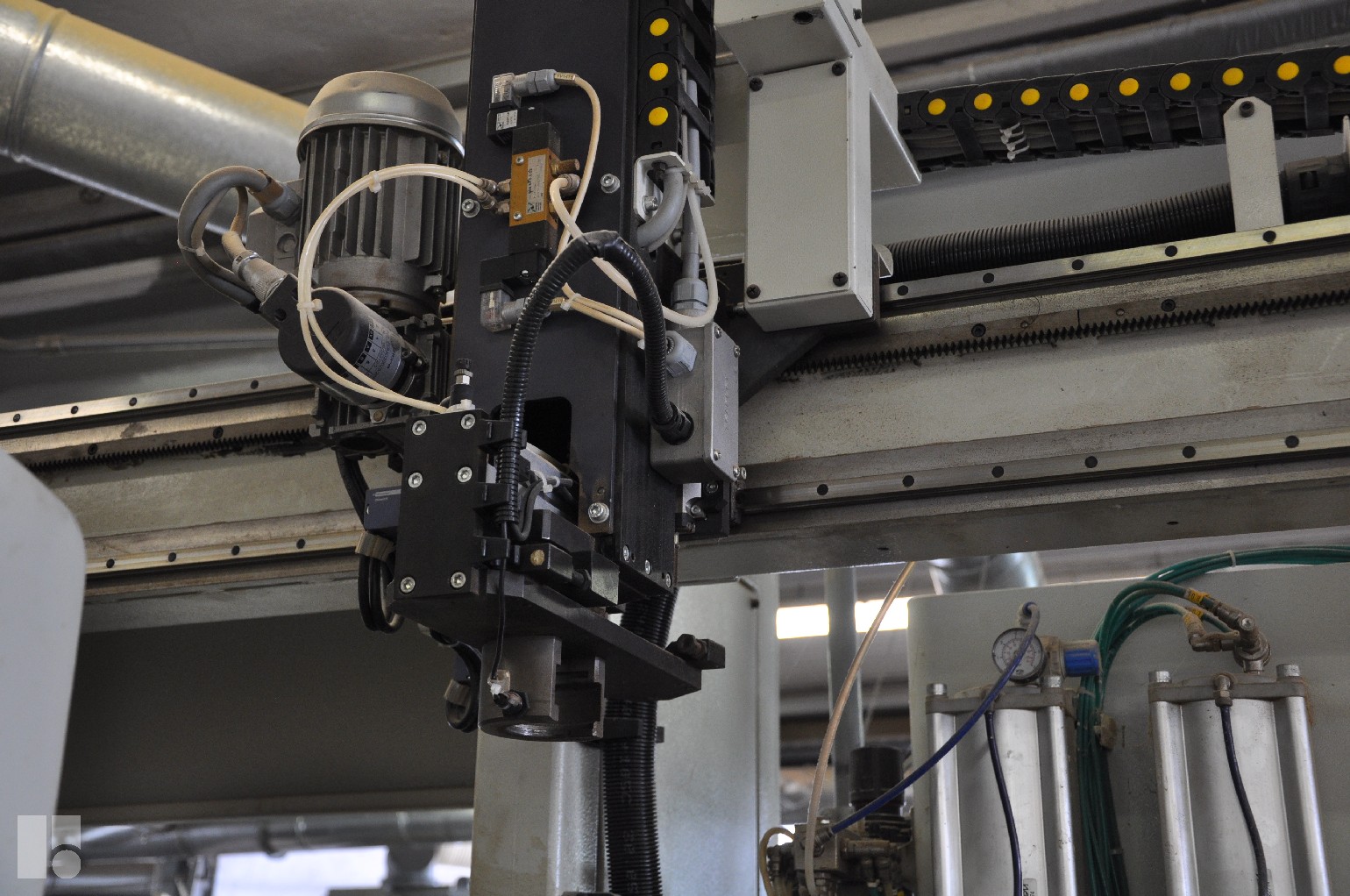

Riga con battuta di lunghezza pezzo a posizionamento elettronico da CN
Gruppo lama per intestatura con posizionamento orizzontale da CN per la definizione della profondità di tenonatura
1 albero di precisione per la tenonatura
Guida sinistra di profilatura a posizionamento elettronico da CN con dispositivo di esclusione automatica durante la fase di squadratura
2 alberi di precisione per la profilatura
1 albero ferramenta dedicato
2 gruppi per il recupero listello fermavetro

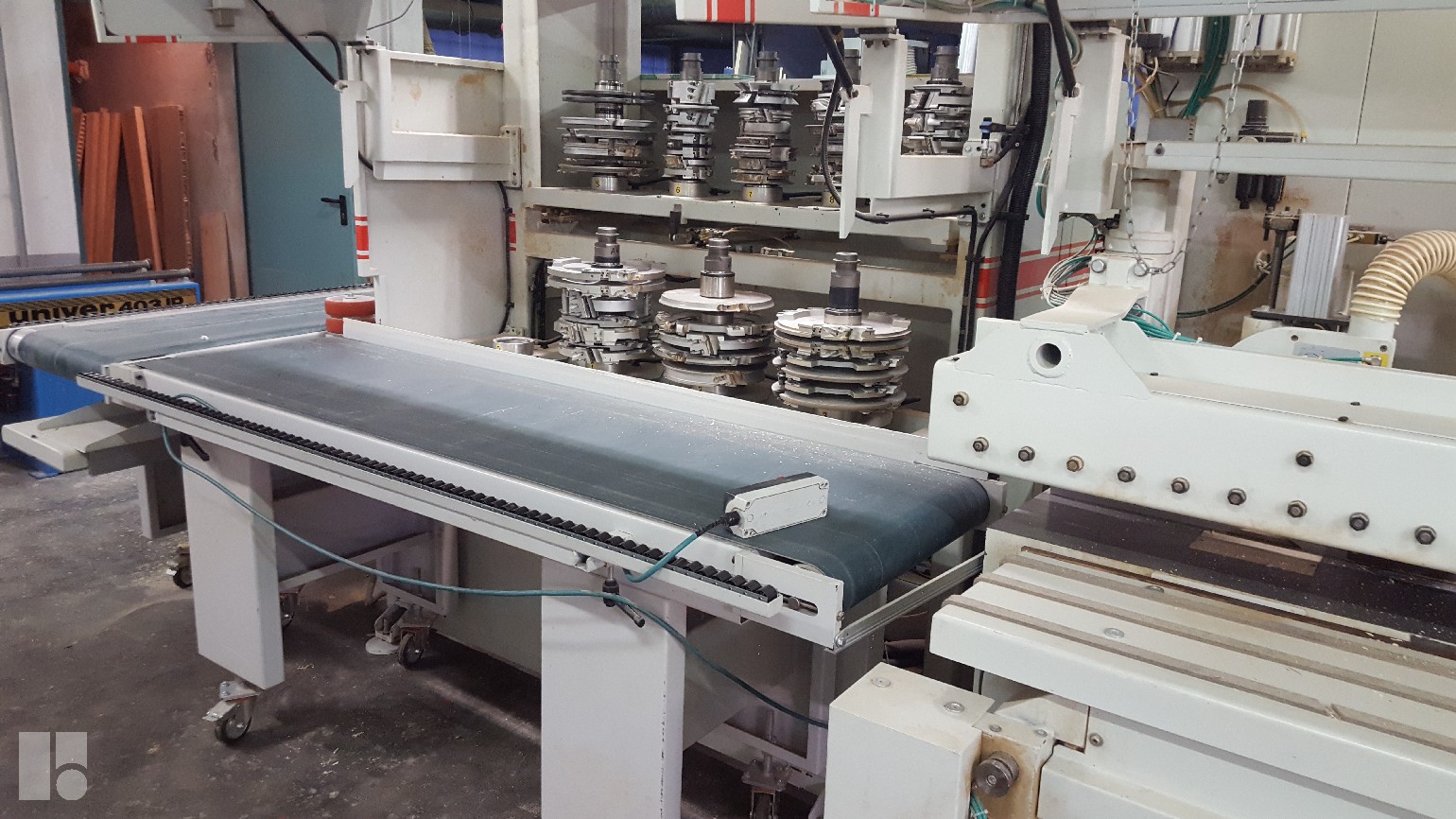

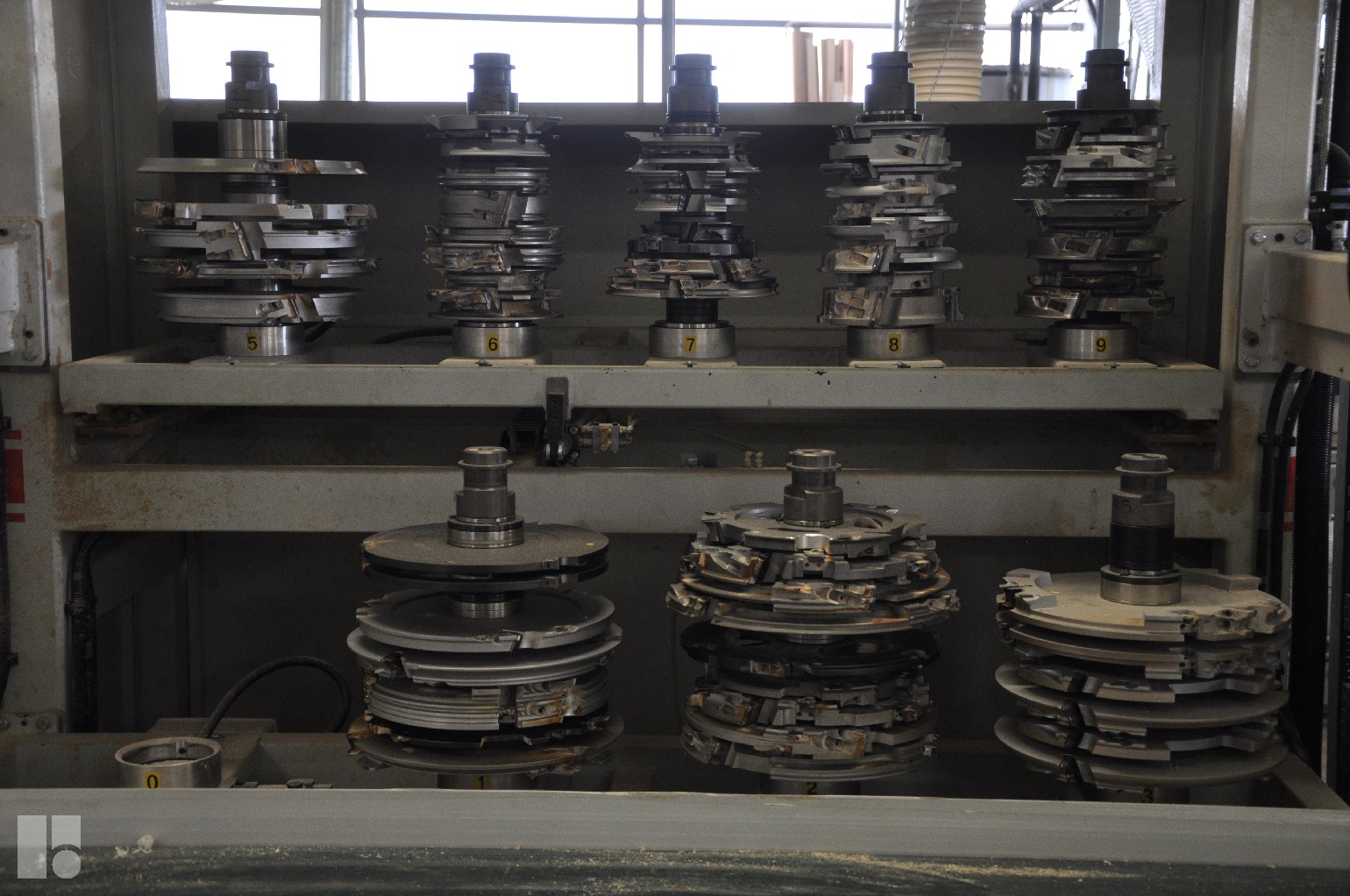

MAGAZZINO DEPOSITO ALBERI A 8 POSTI

La macchina può essere equipaggiata con 3 alberi con sistema di cambio rapido 270 mm HSK 100/B

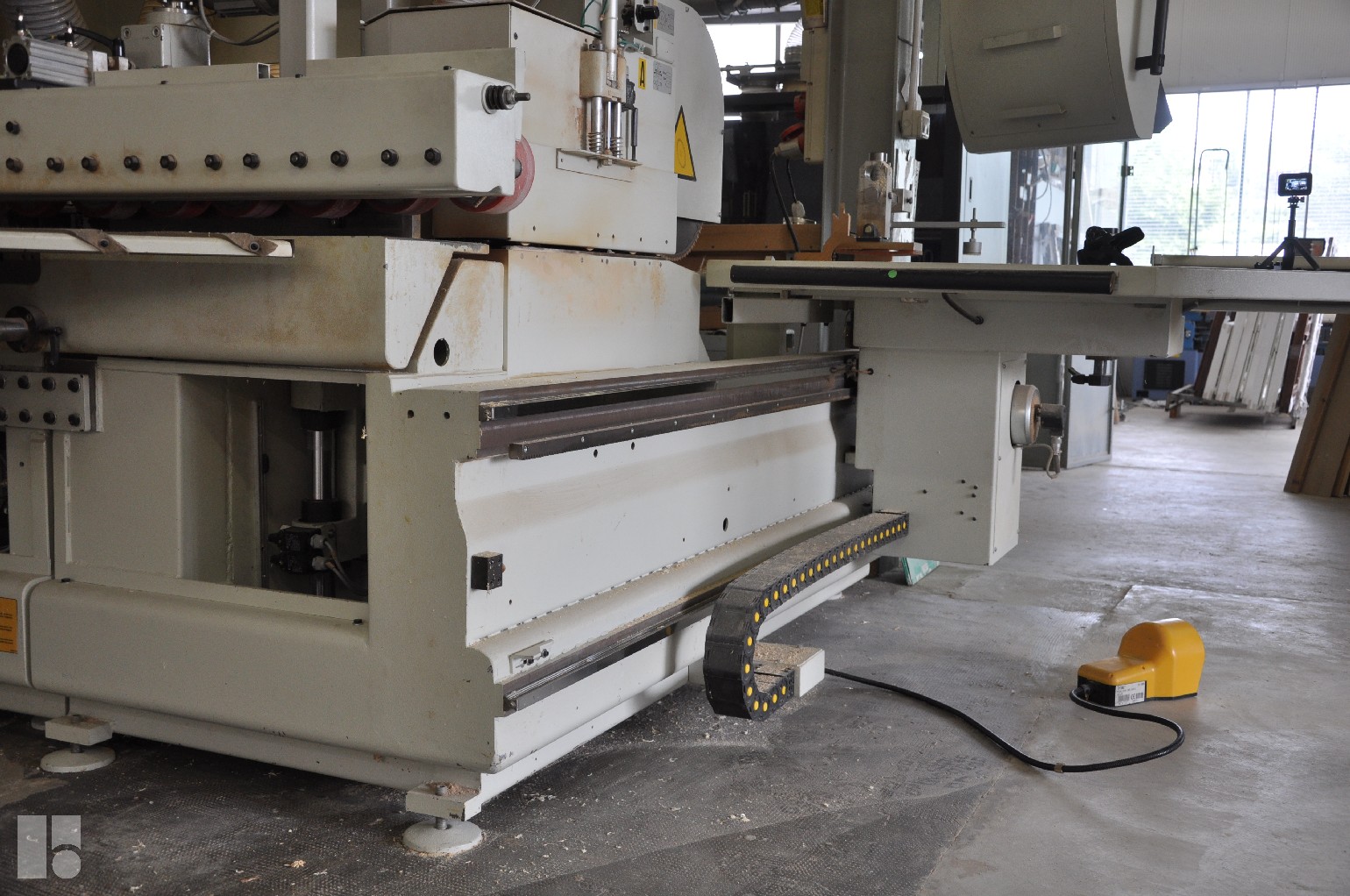

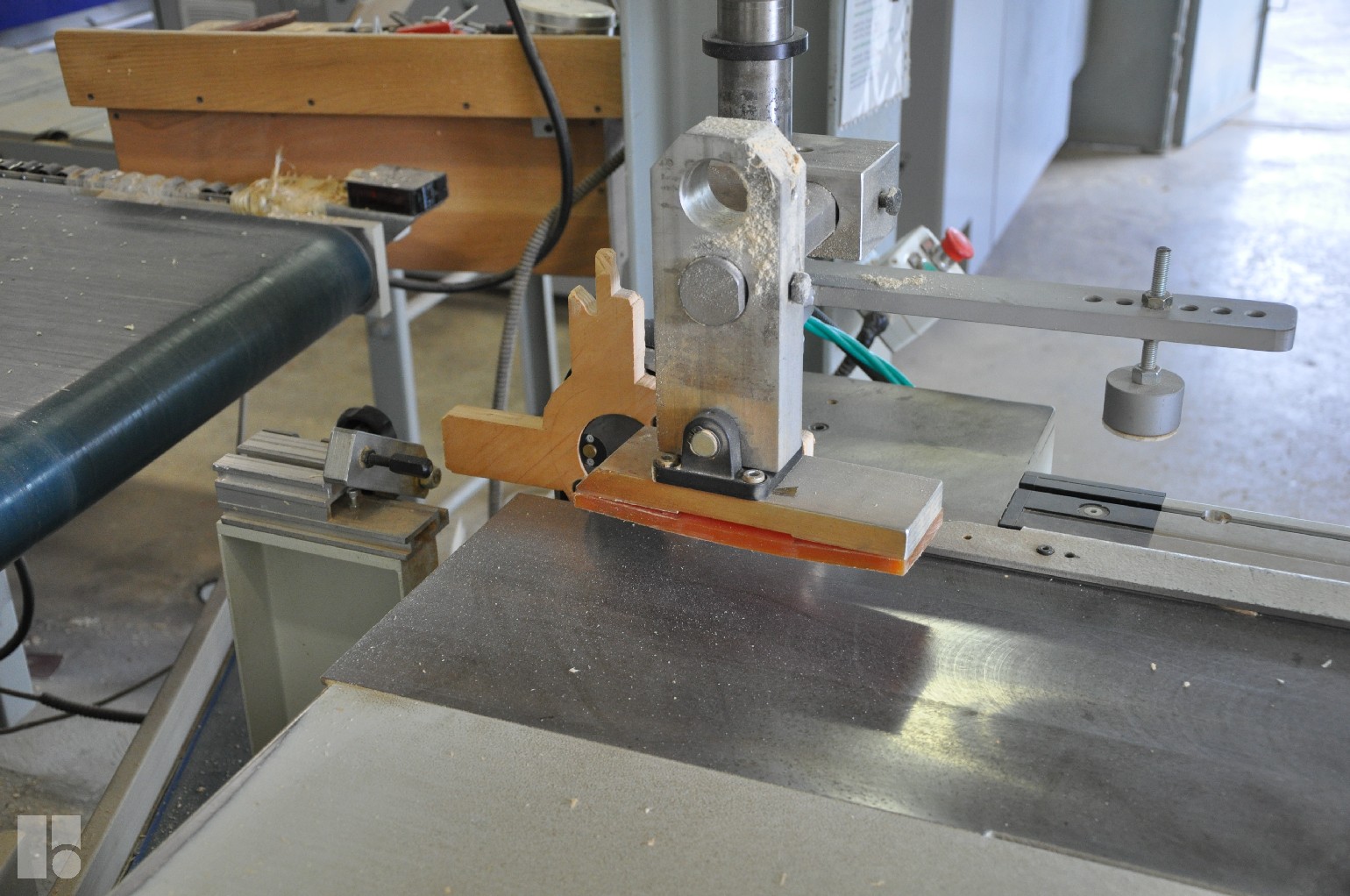

CARRO PER TENONARE:
Carro di tenonatura su doppie guide a sfere scorrevoli su rotaie temprate e rettificate, protette da guarnizioni anti polvere e antitrucioli.
Motorizzazione tramite pignone e cremagliera di precisione
Velocità di lavoro variabile 3-10 m/min
Velocità di accostamento e ritorno 45 m/min
Dimensioni del piano 290x955 mm
Potenza motore 1,1 kW
Disco antischeggia con cambio automatico di posizione in funzione dell'utensile in lavoro

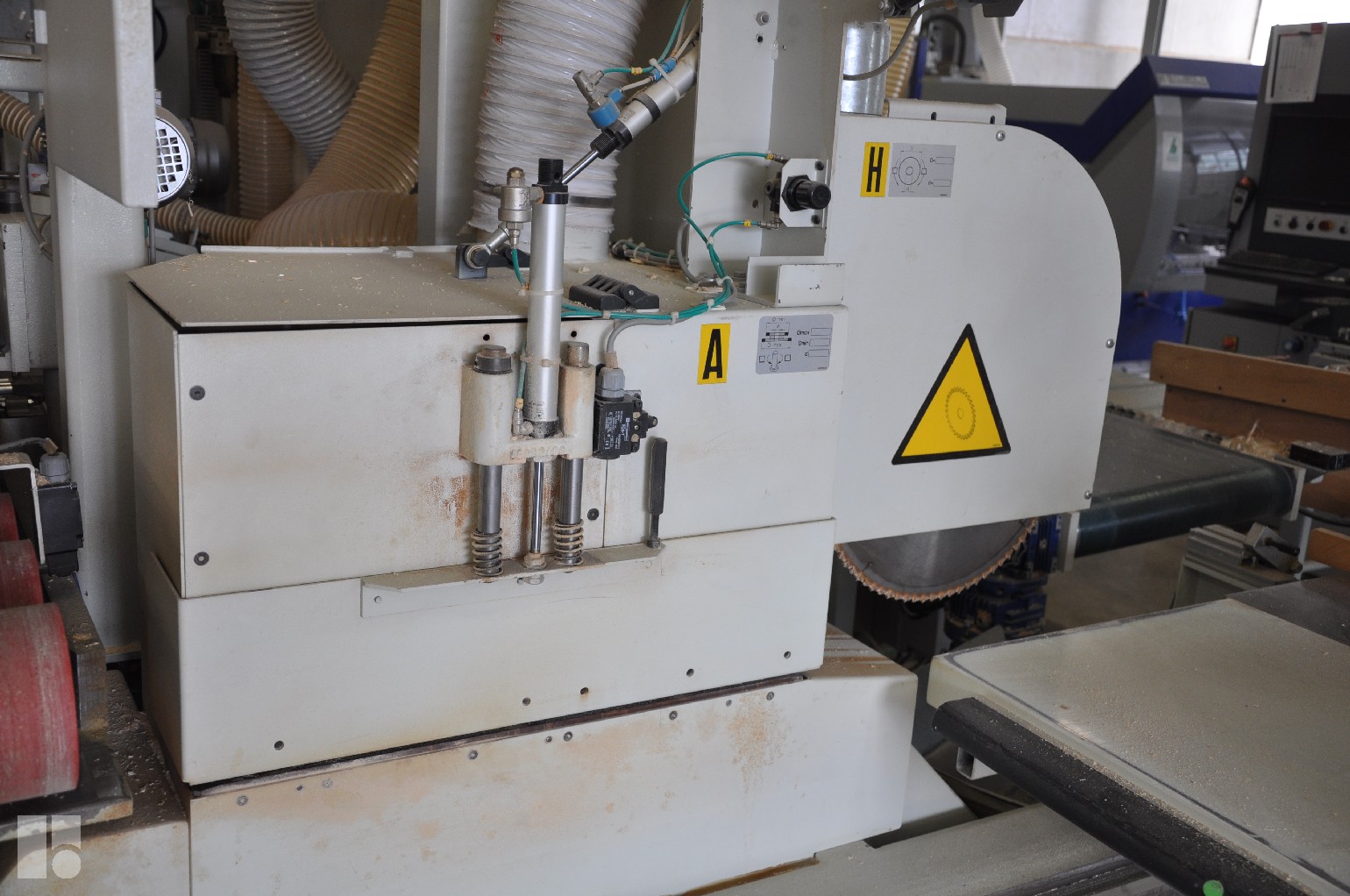

GRUPPO PER INTESTARE:
Diametro lama 400 mm foro 30 mm
Potenza motore 3 kW
Velocità lama 3000 g/min
Spostamento orizzontale lama da CN 130 mm
Massima altezza di intestatura 90 mm

1° ALBERO MANDRINO A TENONARE:
Movimentazione verticale albero 5 m/min
Diametro albero mandrino 50 mm
Lunghezza albero 270 mm
Corsa verticale albero 295 mm
Velocità di rotazione albero 3500 g/min
Motore albero mandrino 7,5 kW
Diametro max utensile applicabile 300 - 350 mm

LATO A PROFILARE:

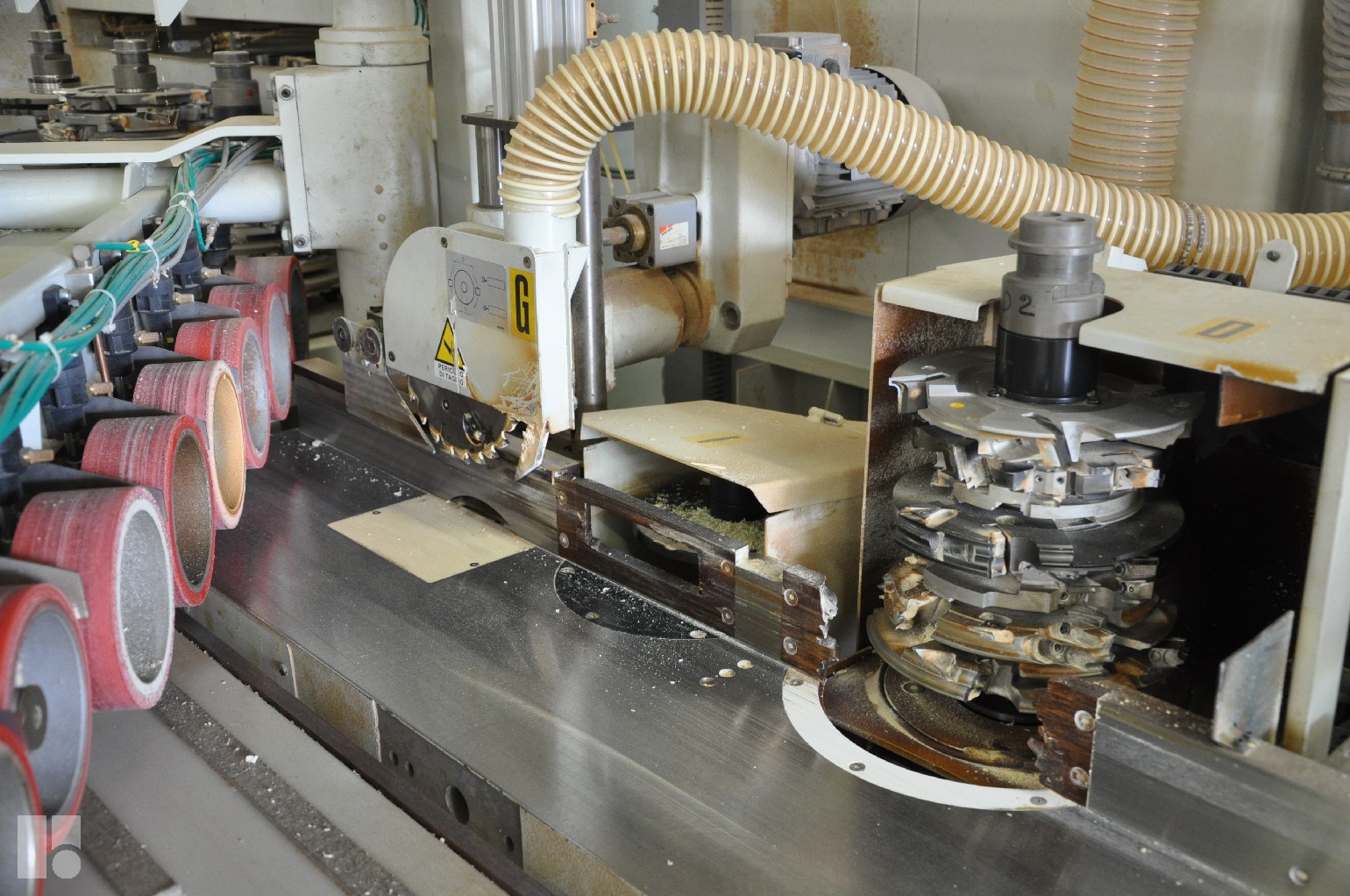

1° ALBERO MANDRINO A PROFILARE:
Movimentazione verticale albero 5 m/min
Diametro albero mandrino 50 mm
Lunghezza albero 270 mm
Corsa verticale albero 295 mm
Corsa orizzontale albero mandrino 60 mm
Potenza motore albero mandrino 7,5 kW
Avviamento stella-triangolo
Velocità di rotazione albero 6000 g/min
Diametro base utensile 110-140 mm
Diametro max utensile applicabile 240 mm
Senso di rotazione albero mandrino destra e sinistra

2° ALBERO MANDRINO A PROFILARE:
Movimentazione verticale albero 5 m/min
Diametro albero mandrino 50 mm
Lunghezza albero 270 mm
Corsa verticale albero 295 mm
Corsa orizzontale albero mandrino 60 mm
Potenza motore albero mandrino 7,5 kW
Avviamento stella-triangolo
Velocità di rotazione albero  6000 g/min
Diametro base utensile 110-140 mm
Diametro max utensile applicabile 240 mm
Senso di rotazione albero mandrino DX

GRUPPI RECUPERO LISTELLO FERMAVETRO:
Diametro lama 200 mm
Regolazione orizzontale lama 60 mm
Potenza motore 2,2 kW
Velocità di rotazione lama  6000 g/min

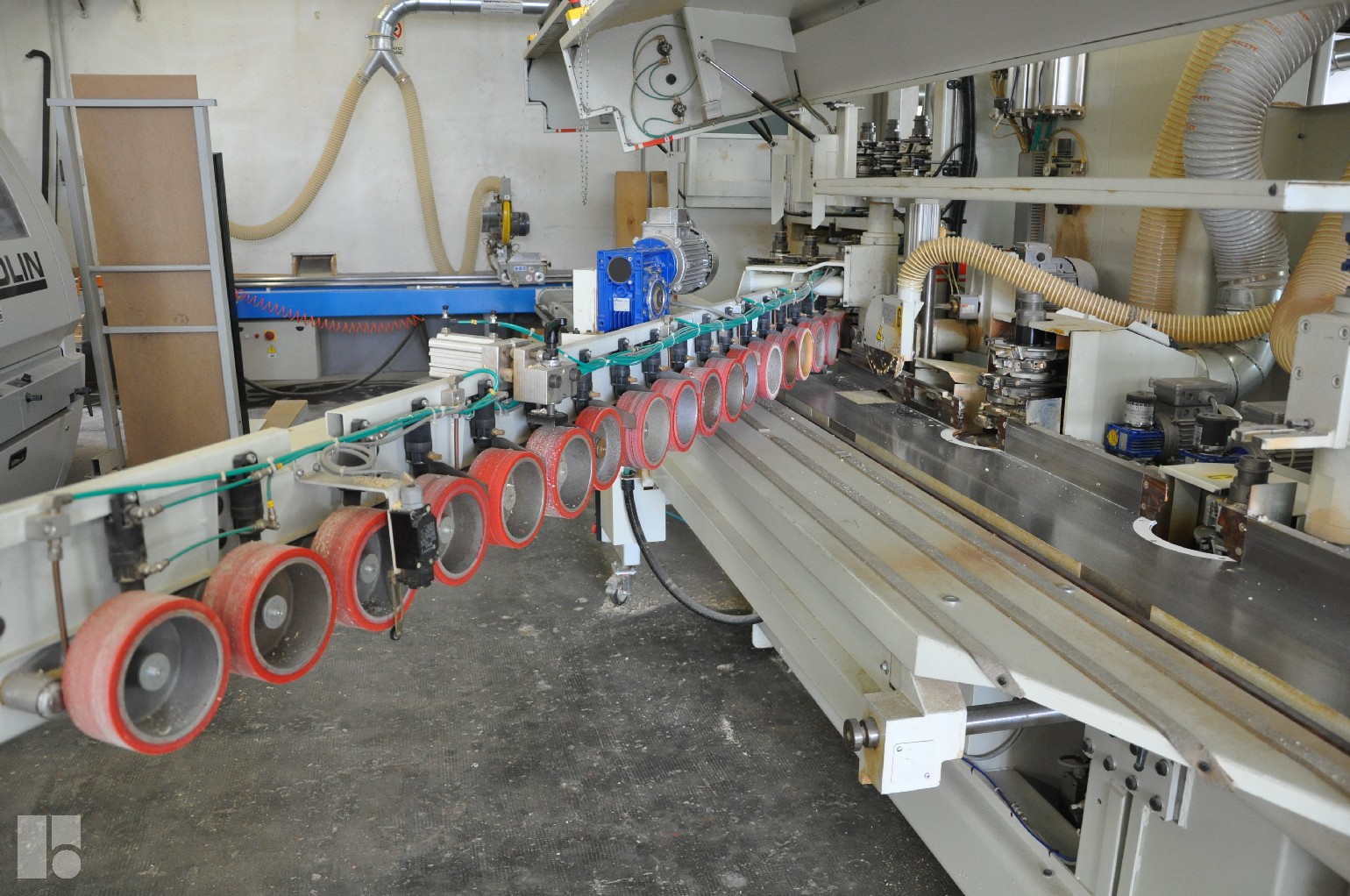

DISPOSITIVO AVANZAMENTO:
Trasmissione tramite giunti cardanici
Pressione di lavoro regolabile pneumaticamente
Velocità di avanzamento a variazione continua 4-20 m/min
Potenza motore avanzamento 0,75 kW
Numero 21 ruote gommate D.145 mm
Potenza motore regol. verticale barra avanzamento 0,37 kW

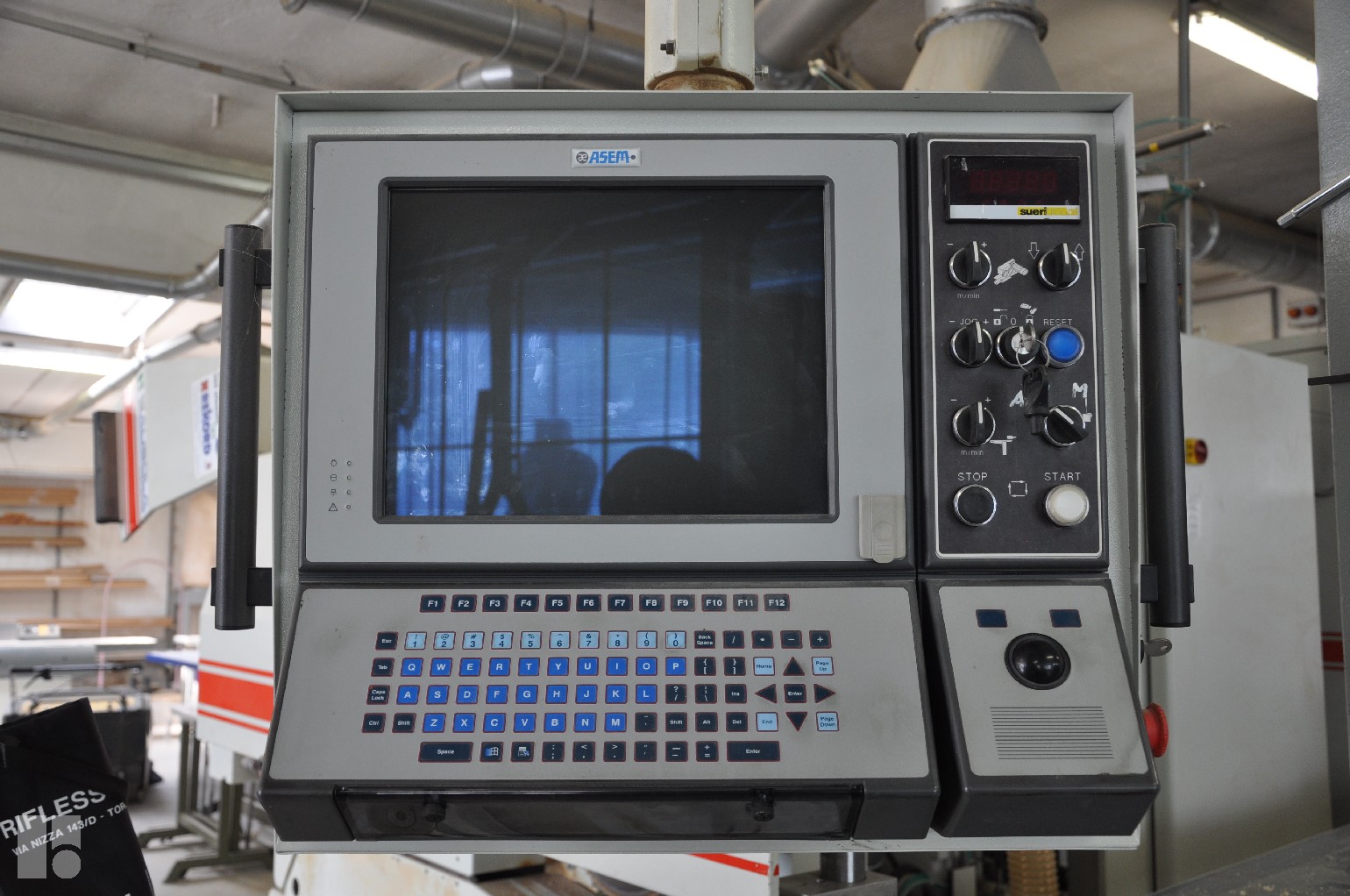

Posizionamento verticale motorizzato e controllo della posizione tramite display elettronico su pannello comandi

MACCHINA COMPLETA DEI SEGUENTI ACCESSORI:

GRUPPO ALBERO MANDRINO A TENONARE, con sistema cambio rapido composto da cartuccia porta albero, sblocco oleodinamico, albero 270 mm con distanziali, apertura automatica cappa aspirazione
1° GRUPPO  ALBERO MANDRINO A PROFILARE, con sistema cambio rapido composto da cartuccia porta albero, sblocco oleodinamico, albero 270 mm con distanziali, apertura automatica cappa aspirazione
2° GRUPPO  ALBERO MANDRINO A PROFILARE, con sistema cambio rapido composto da cartuccia porta albero, sblocco oleodinamico, albero 270 mm con distanziali, apertura automatica cappa aspirazione
DISPOSITIVO PARASCHEGGIA CON ATTACCO RAPIDO
CARRO PER TENONATURA
RIGA CON BATTUTA DI LUNGHEZZA PEZZO con posizionamento elettronico da CN
GRUPPO SCANALATURA PER FERRAMENTA con dispositivo per 2 posizioni in verticale
GUIDA SINISTRA DI PROFILATURA con posizionamento elettronico da CN con dispositivo di esclusione automatica durante la fase di squadratura

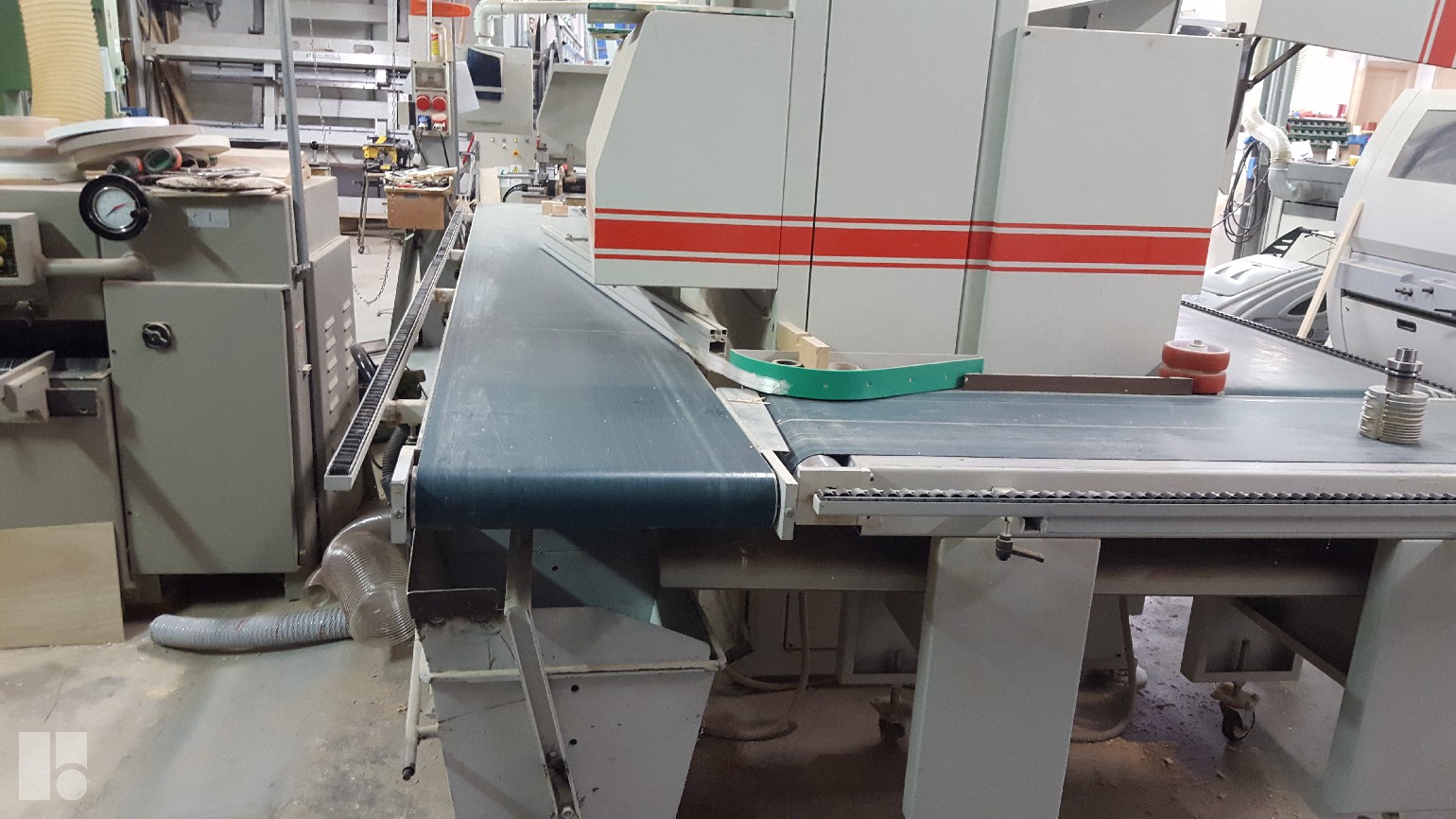

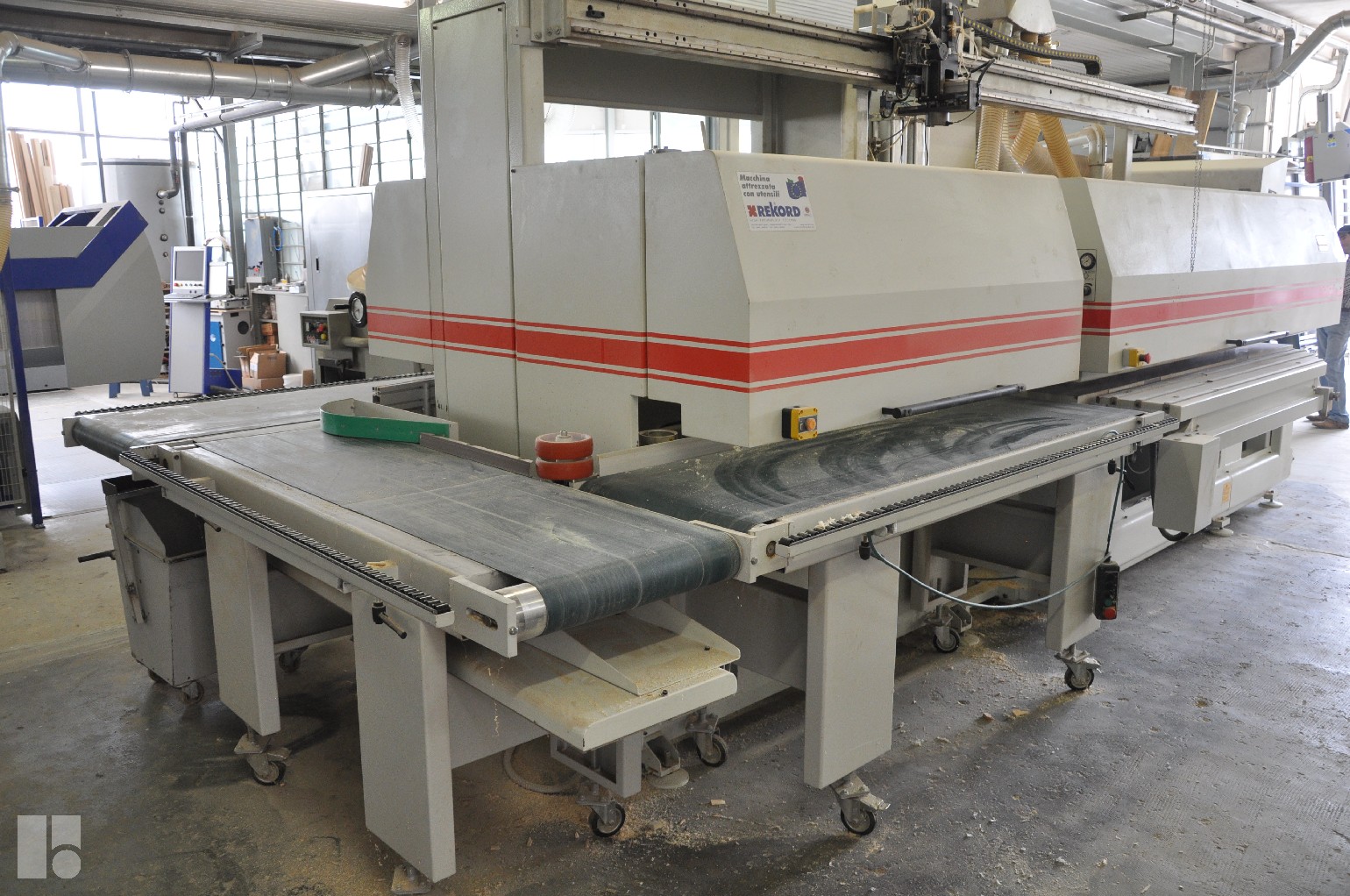

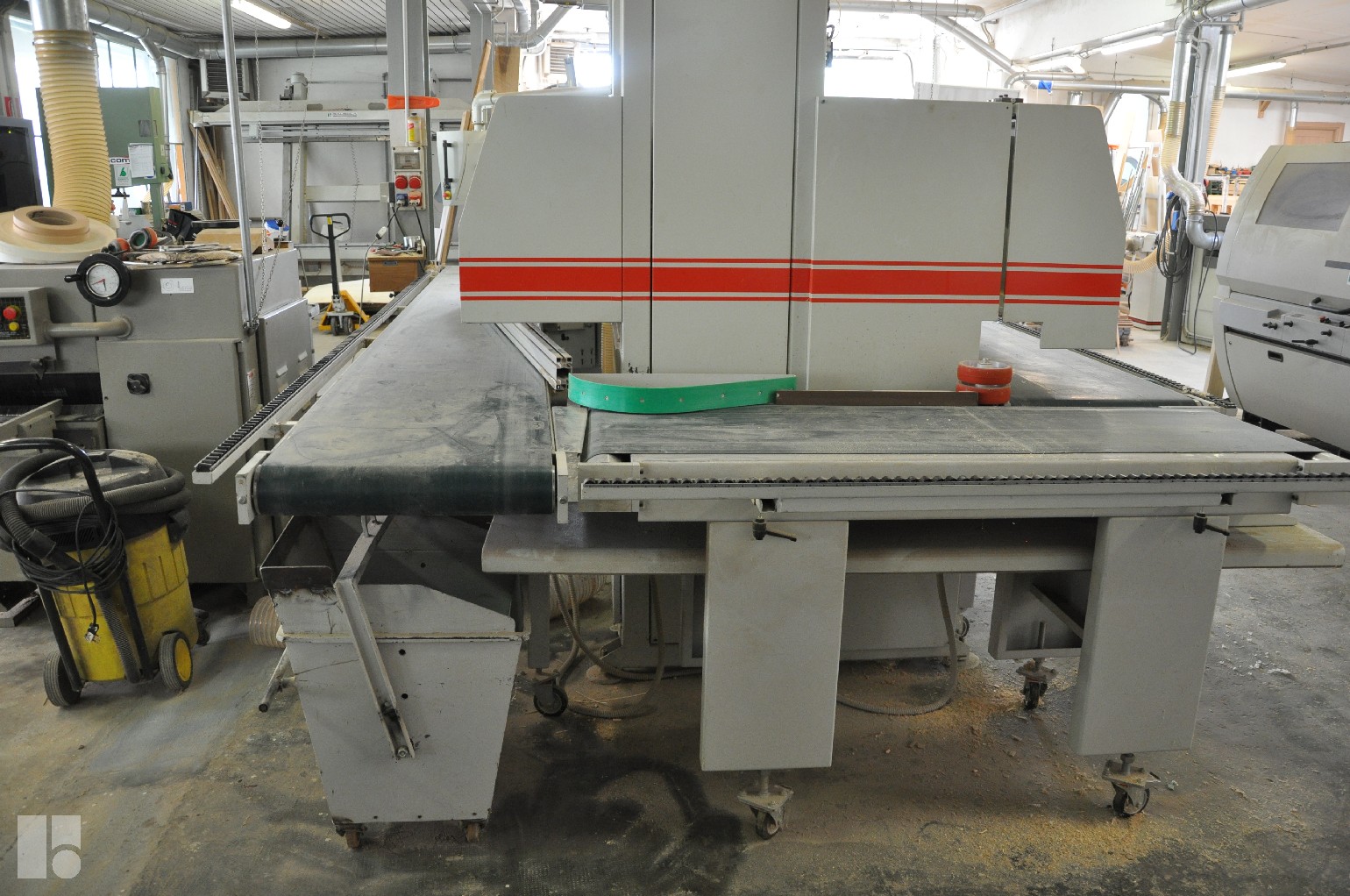

RITORNO ANTE CON TAPPETI DA 800
Nr. 8 ALBERO SUPPLEMENTARE 270 mm HSK 100/B

Macchina completa di gruppo frese:
Anta 68 - 80 - 92  / Telaio 68 - 80
Legno alluminio 68/68
