SAC SUERI
F40 CU

Descrizione

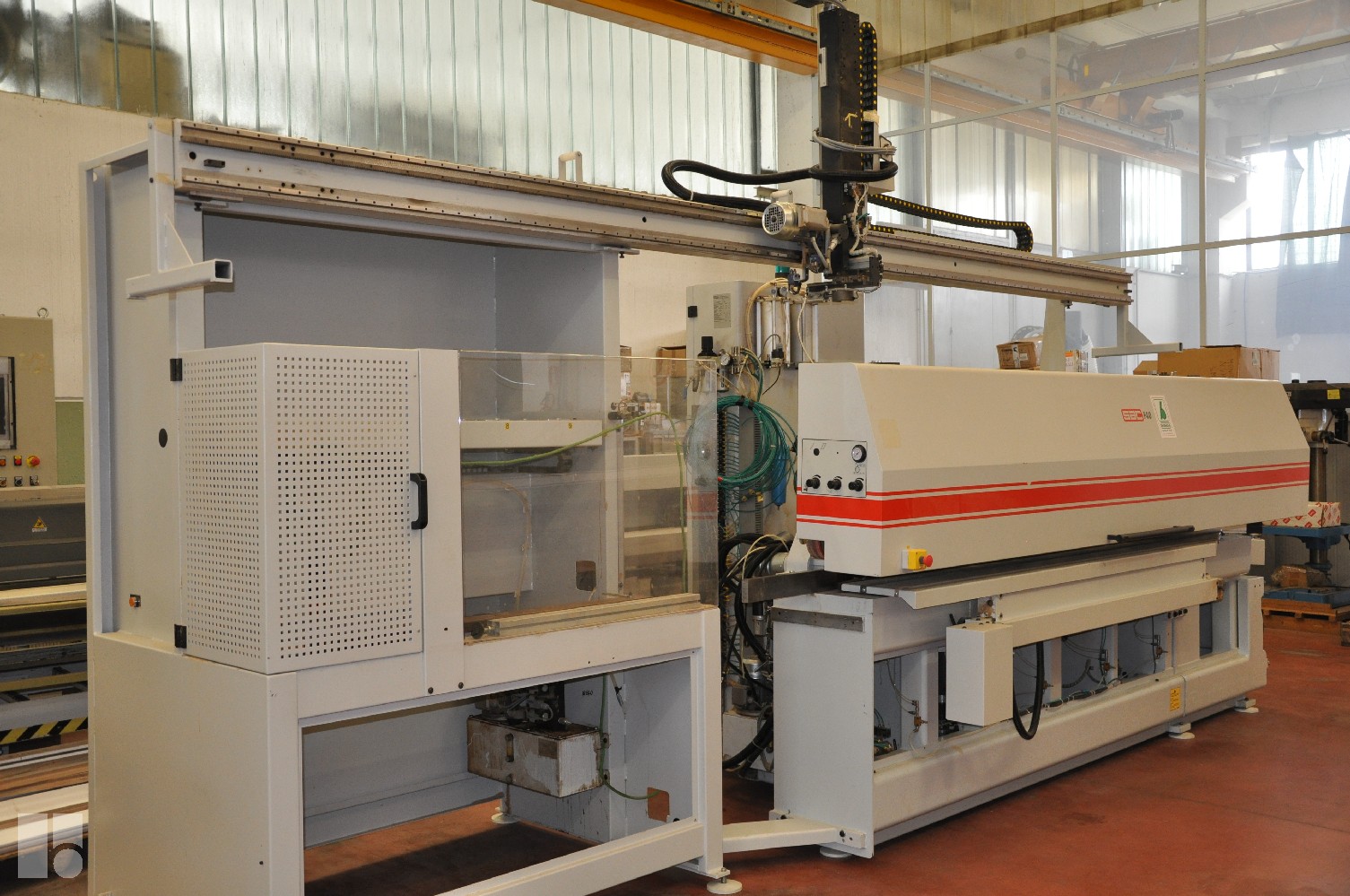

Centro di lavoro ad angolo con cambio automatico degli utensili

SAC SUERI F40 CU

Riga con battuta di lunghezza pezzo a posizionamento elettronico da CN
Gruppo lama per intestatura con posizionamento orizzontale da CN per la definizione della profondità di tenonatura
1 albero di precisione per la tenonatura
Guida sinistra di profilatura a posizionamento elettronico da CN
3 alberi di precisione per la profilatura
1 albero orizzontale superiore per raggiature listello fermavetro
1 albero orizzontale superiore per il taglio listello fermavetro
MAGAZZINO DEPOSITO ALBERI A 8 POSTI

La macchina può essere equipaggiata con 1, 2, 3 o 4 alberi con sistema di cambio rapido 270 mm HSK 100/B

CARRO PER TENONARE:
Carro per tenonare 90°
Parascheggia con cambio profilo automatico in funzione dell'utensile
Battuta di Lunghezza pezzo, sul carro a tenonare, con posizionamento elettronico asse orizzontale gestita da CN
Gruppo lama per intestare con lama d. 400 mm.
Posizionamento orizzontale lama con asse orizzontale continuo elettronico da CN

ALBERO (A) Tenonare cambio automatico (Attacco) HSK 100/B - albero da 270 mm - d. 50 mm - max d. utensili 320 mm
Posizionamento asse verticale con asse continuo elettronico da CN su guide idrostatiche, tramite viti a ricircolo di sfere

LATO A PROFILARE: piano con lubrificazione olio automatica e sistema scorrimento pezzo in profilatura, su velo d'aria.

1° ALBERO MANDRINO (C) da 320 mm
Senso di rotazione DX - SX albero per intervento temporizzato asntischeggia.
Posizionamento asse verticale da CN su guide idrostatiche, tramite viti a ricircolo di sfere e posizionamento asse orizzontale ON/OFF idraulico da CN

2° ALBERO MANDRINO (D) da 270 mm
Cambio Automatico attacco HSK 100/B - albero da 270 mm - d. 50 mm - max d. utensili 240 mm
Posizionamento asse verticale da CN su guide idrostatiche, tramite viti a ricircolo di sfere e posizionamento asse orizzontale ON/OFF idraulico da CN

3° ALBERO MANDRINO (E) da 270 mm
Cambio Automatico attacco HSK 100/B - albero da 270 mm - d. 50 mm - max d. utensili 240 mm
Posizionamento asse verticale da CN su guide idrostatiche, tramite viti a ricircolo di sfere e posizionamento asse orizzontale ON/OFF idraulico da CN

N. 1 ALBERO ORIZZONTALE SUPERIORE (L) per raggiature listello fermavetro
Posizionamenti 2 assi (verticali e orizzontali) da CN

N. 1 ALBERO ORIZZONTALE SUPERIORE (G) per taglio listello fermavetro
Dispositivo per l'estrazione completa del listello fermavetro tramite un rullo motorizzato

ALBERO (I) VERTICALE DA CN per canalino antitorsione
Posizionamenti assi (verticali e orizzontali) ON/OFF pneumatici da CN

DISPOSITIVO AVANZAMENTO - GRUPPO TRAINO PNEUMATICO

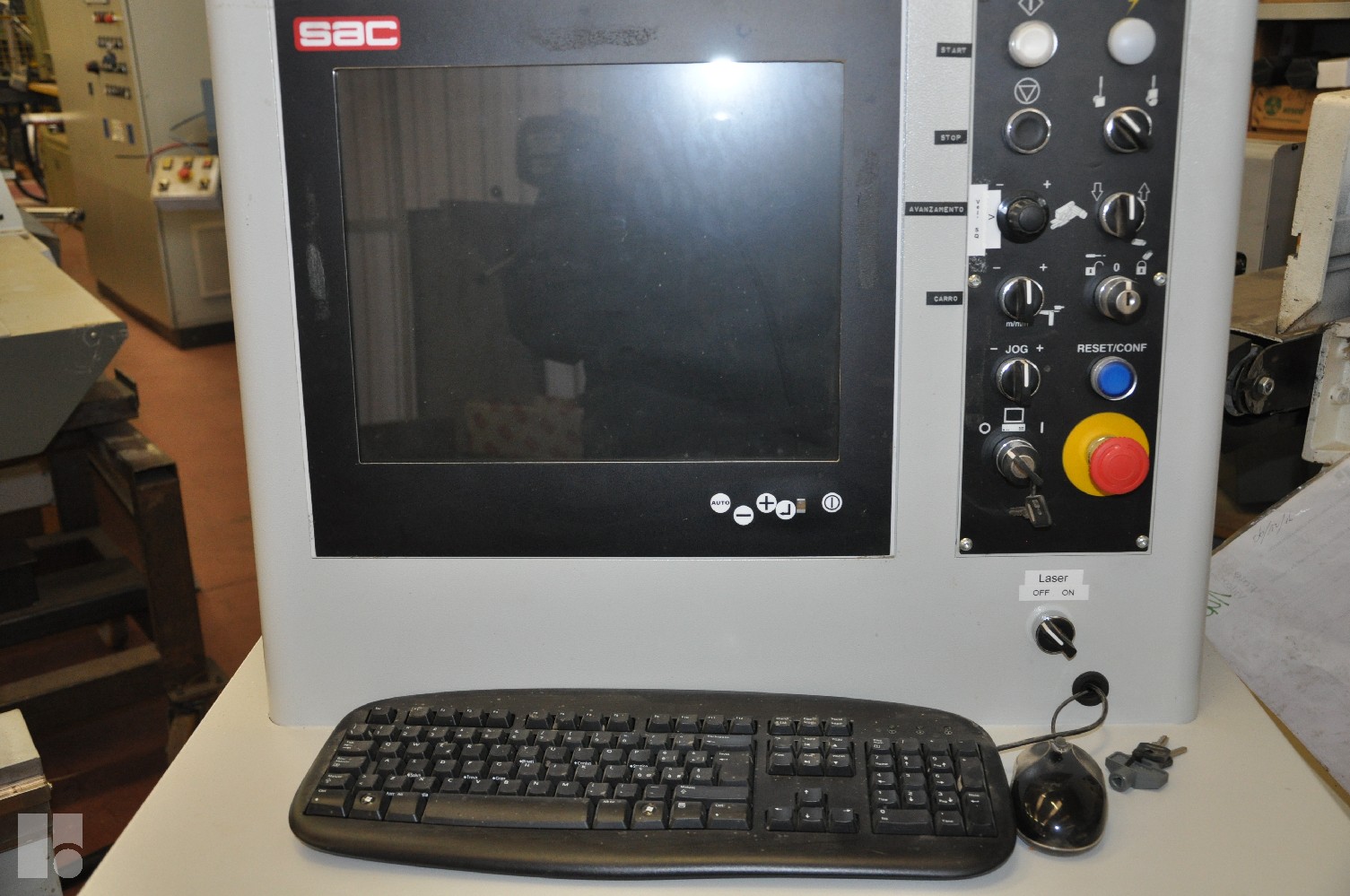

Posizionamento verticale motorizzato con il controllo della posizione tramite display elettronico posto sul pannello comandi
Comando da pannello per variazione di velocità di avanzamento rulli di traino profilatrice, tramite inverter elettronico
Sistema di inclinazione orizzontale auromatico ON/OFF pneumatico da CN
Guida SX elettronica di larghezza pezzo CN asse orizzontale
Sistema a scomparsa elettronica della guida SX, sotto il piano di lavoro

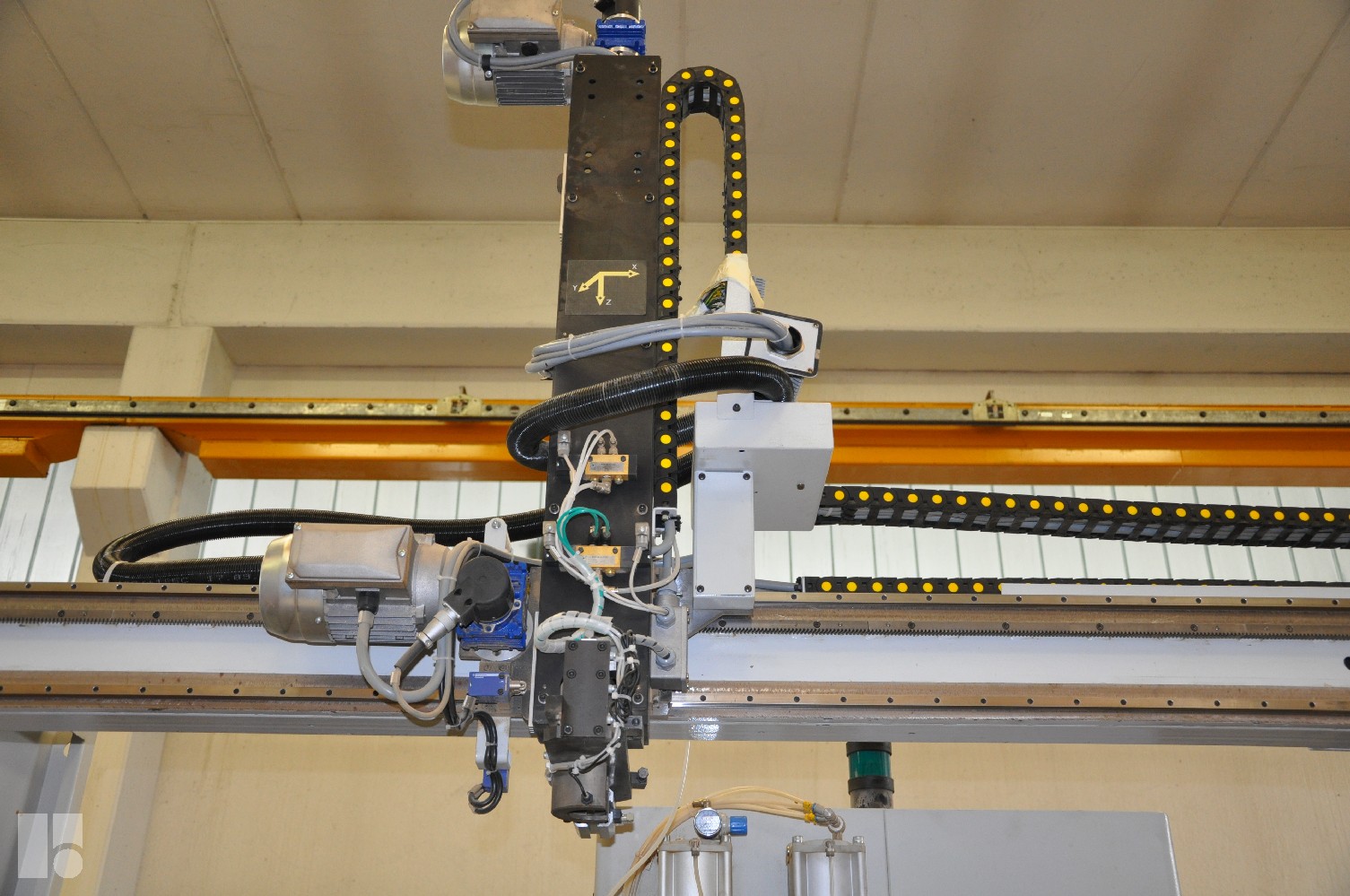

Magazzino cambio alberi elettronico modello TOOL CHANGE

Il sistema è composto da un magazzino porta alberi, a sviluppo verticale su 2 livelli:
Livello inferiore N. 3 alberi Tenonatori + 1 Albero a bordo macchina (Totale 4)
Livello superiore N. 5 Alberi profilatori + 3 a bordo macchina (Totale 8)

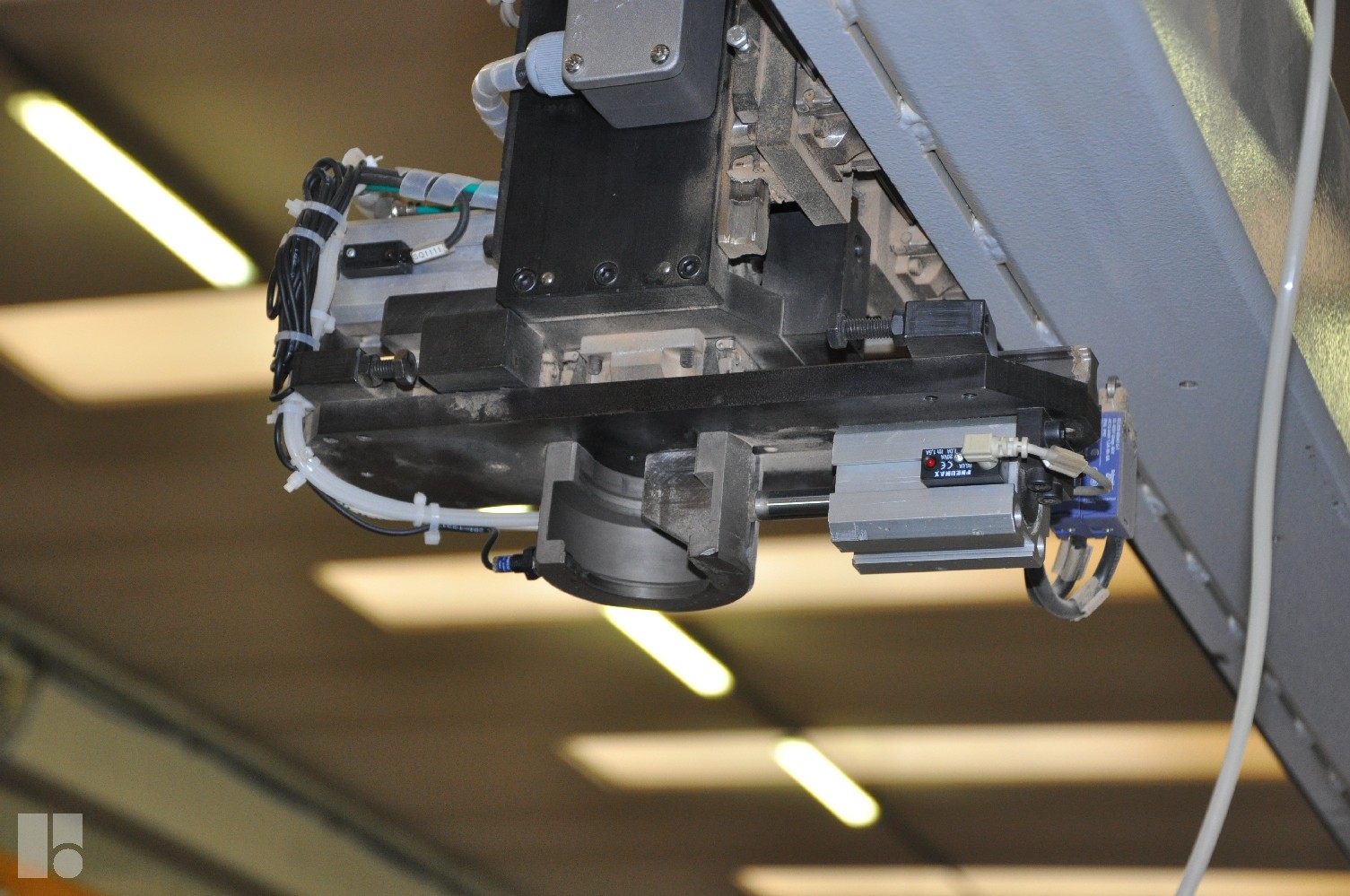

Il movimento (asse X) avviene su una trave ampiamente dimensionata, dove l'attuatore porta alberi, scorre su 2 guide lineari a ricircolo di sfere
Tutti i posizionamenti sono monitorati da sonde di rilevamento, tale sistema sovraintende all'eventuale possibilità di manovre e posizionamenti errati.
