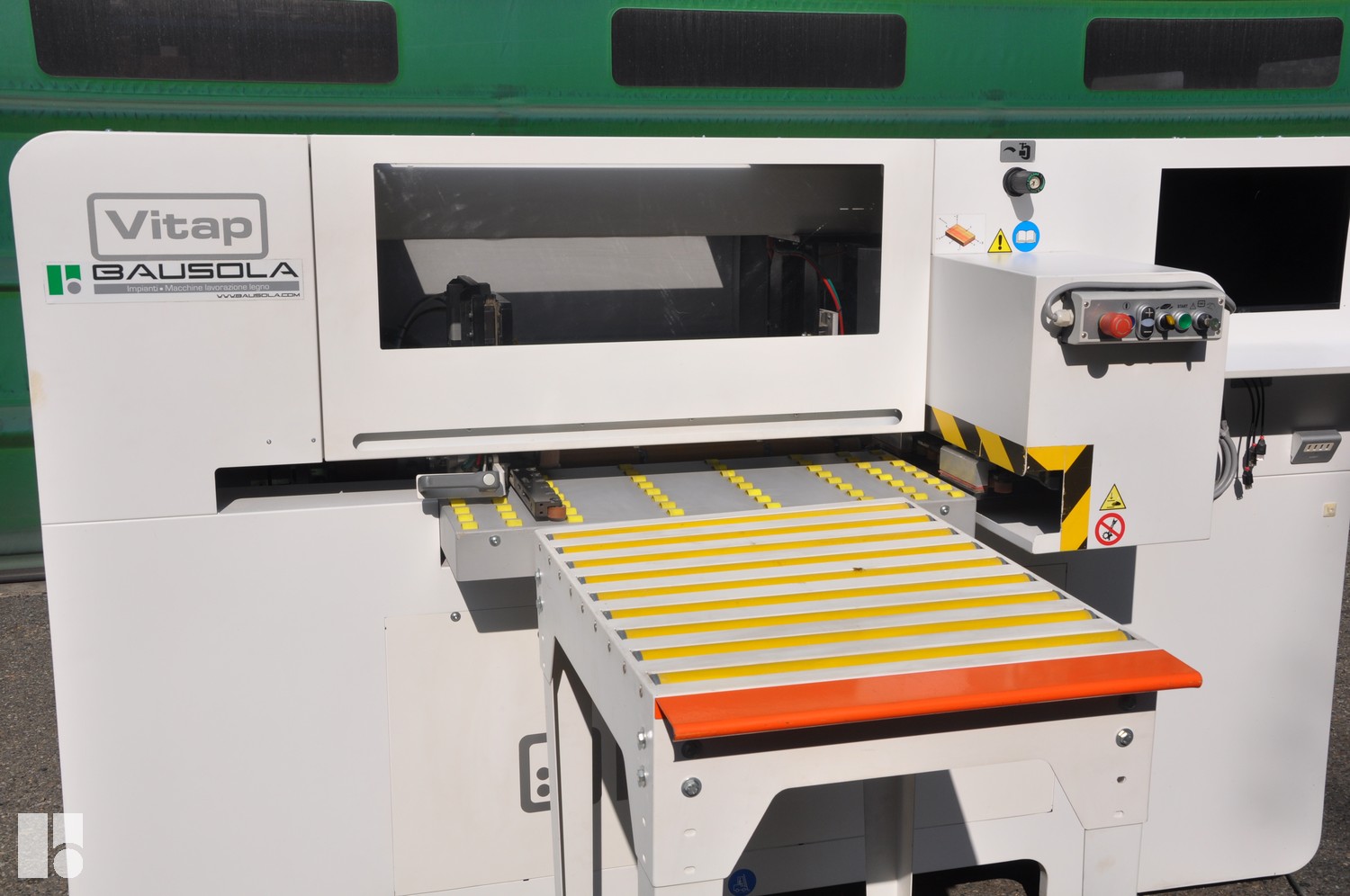

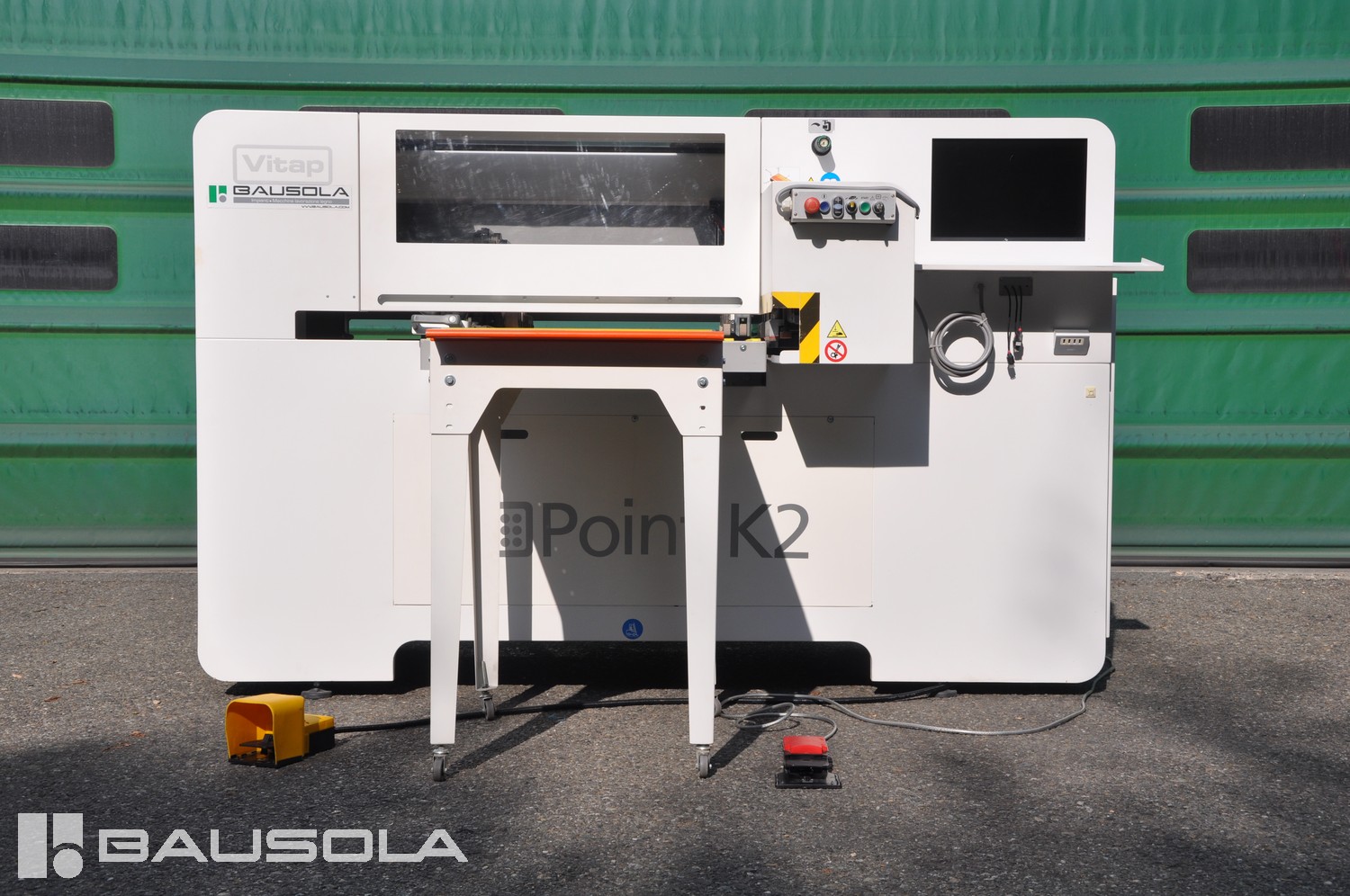

VITAP
POINT K2
Foratrice elettronica PUNTO-PUNTO a pannello passante
Codice: 1332
restore Anno di produzione: 2016 error_outline Stato: Buono
domain Disponibilità: In magazzino check_circle Normativa CE: Conforme
Numero assi controllati:
3
Testa a forare
Descrizione

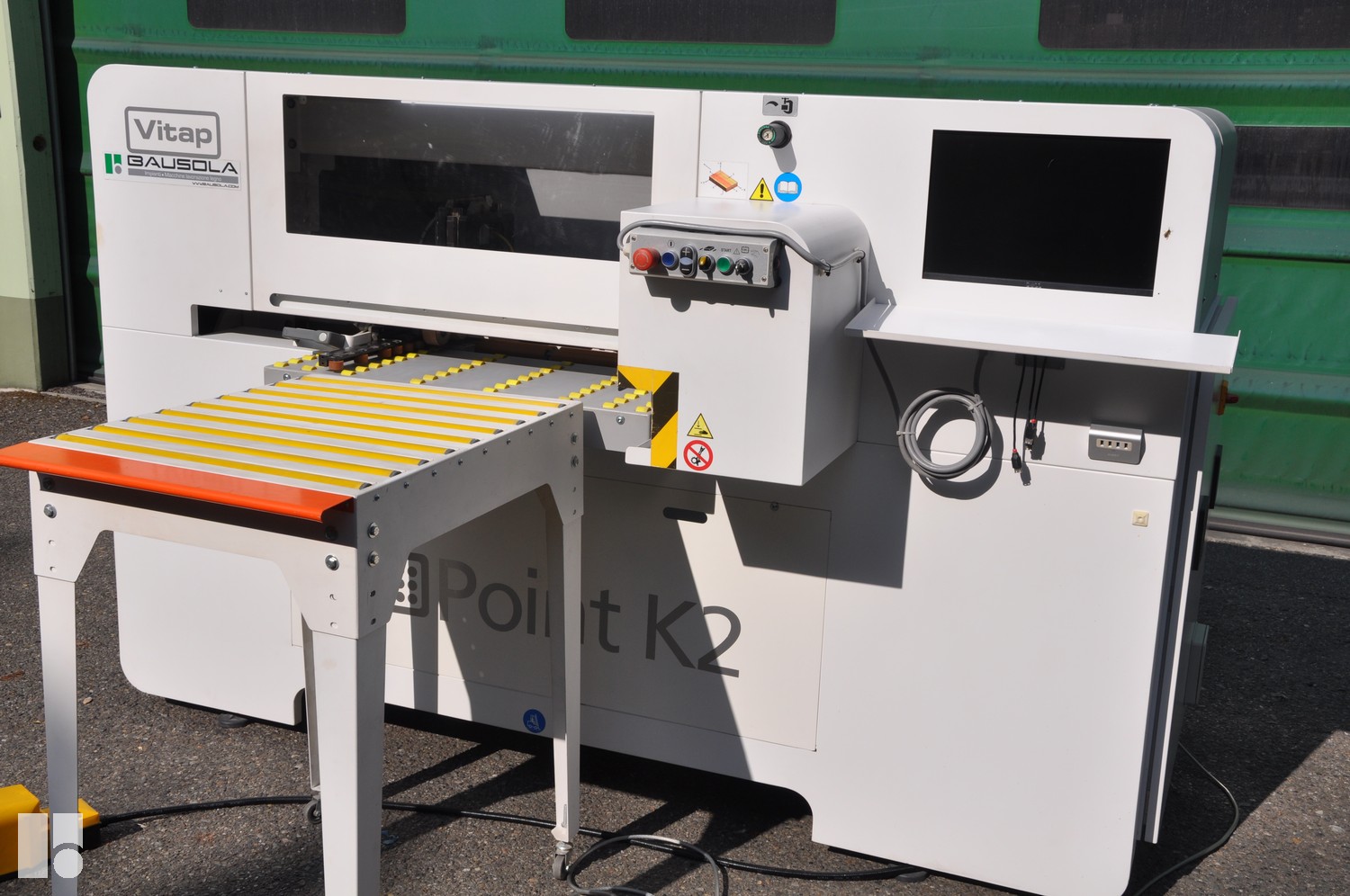

Foratrice elettronica PUNTO-PUNTO a pannello passante
VITAP POINT K2

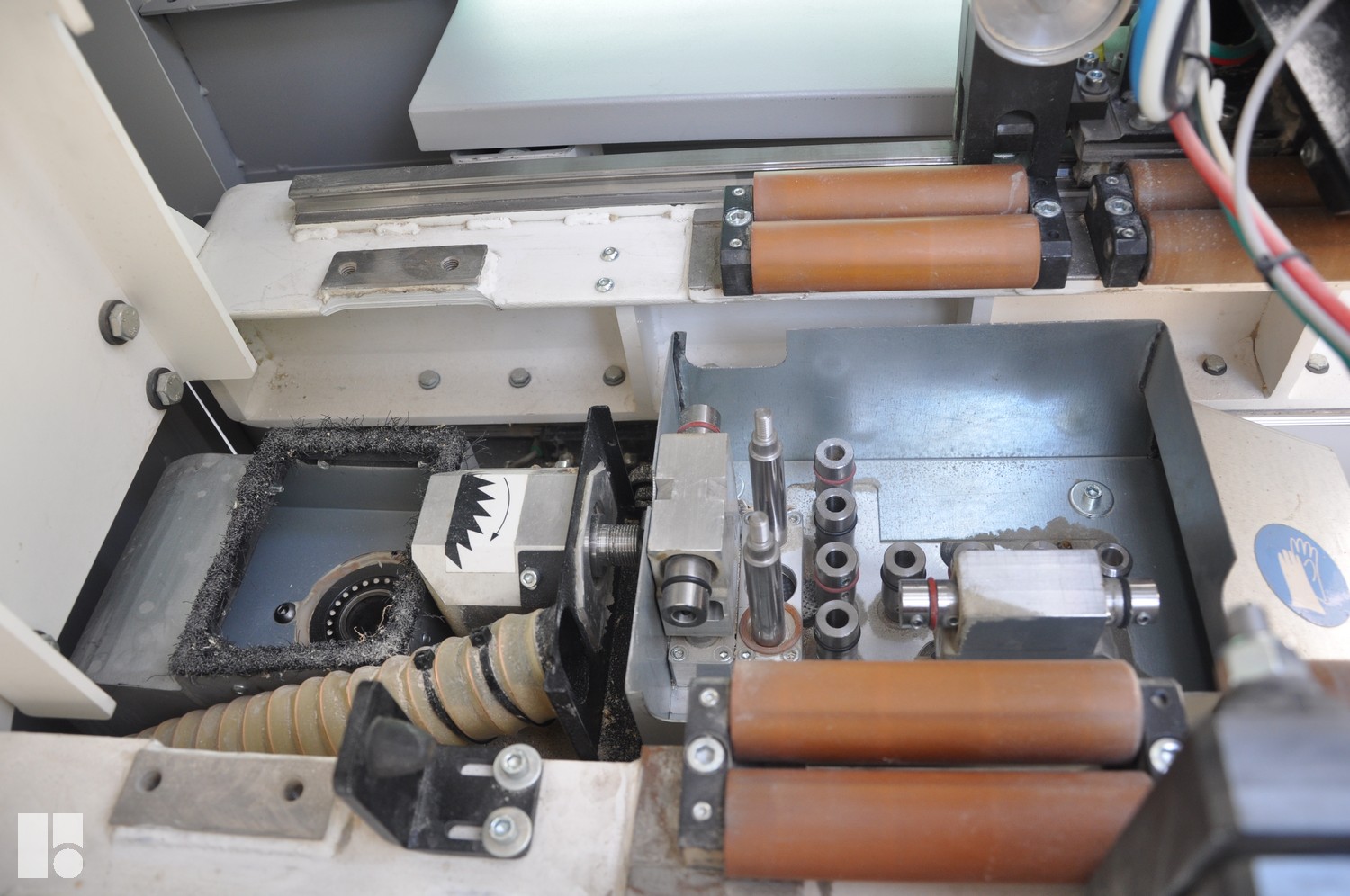

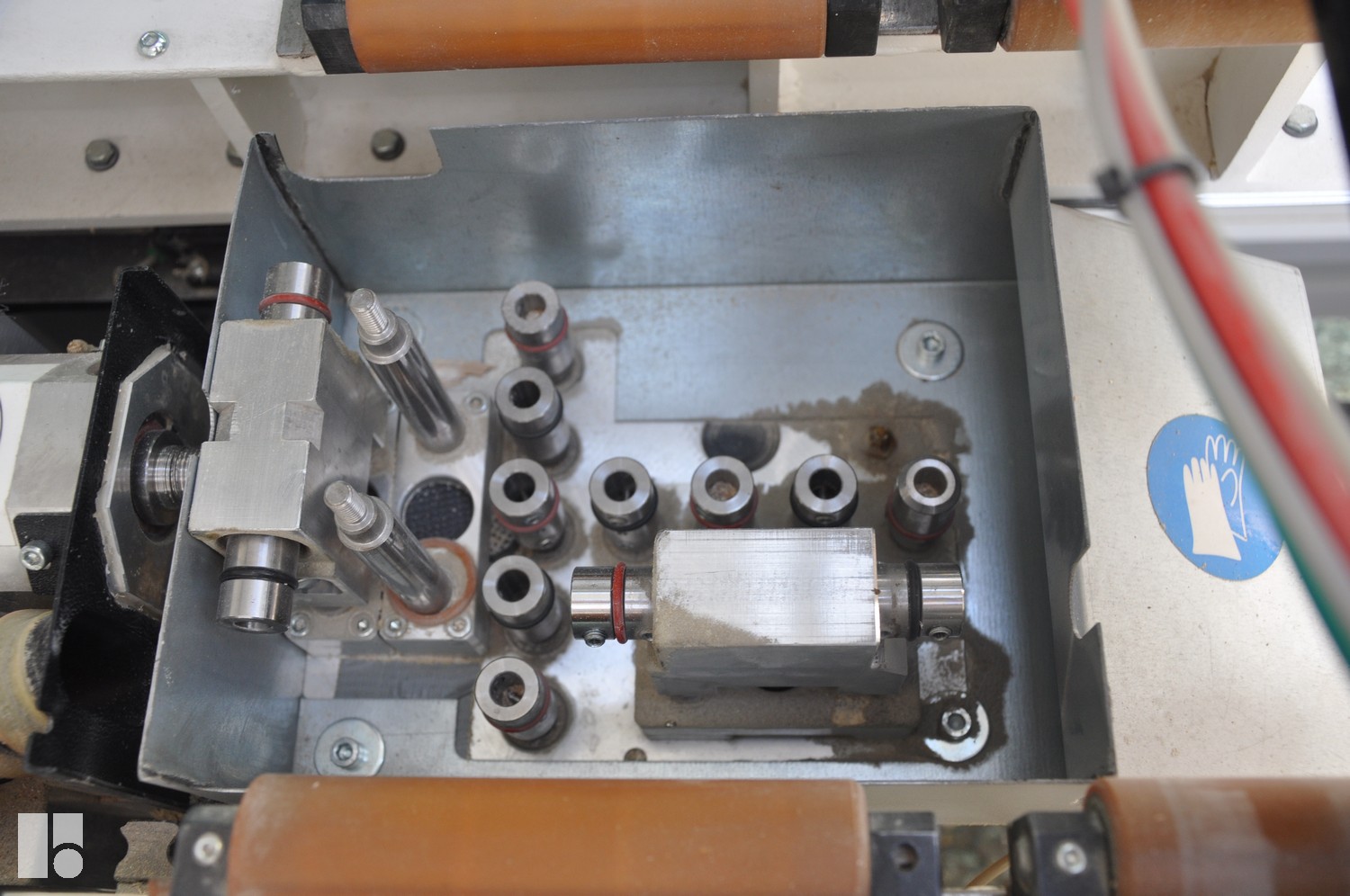

Testa a forare composta da:
Numero mandrini indipendenti verticali : 9
Numero mandrini orizzontali asse X : (1+1)
N° (1+1) mandrino orizzontale per forature su asse Y (sui due lati lunghi del pannello )

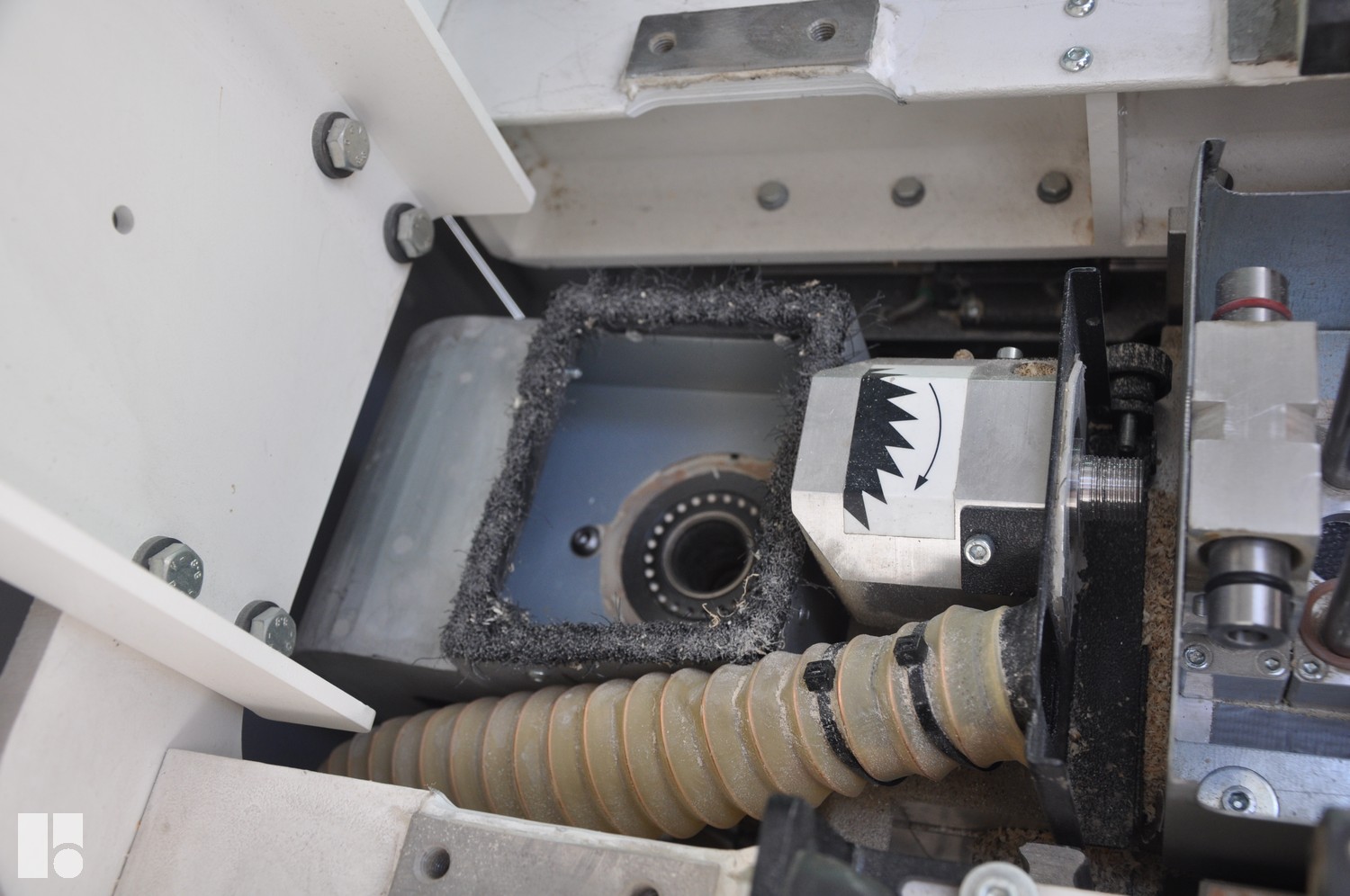

N° 1 sega per esecuzione canale (diametro 100mm)
Dati tecnici:
Max. spessore pannello 50 mm
Max peso pannello : Kg 35
Dimensioni Max pannello : X nessun limite, Y 1100 mm, Z 50mm
Dimensioni min. pannello: X 270/400 *, Y180, Z12 mm (* a 270mm con limitazioni)

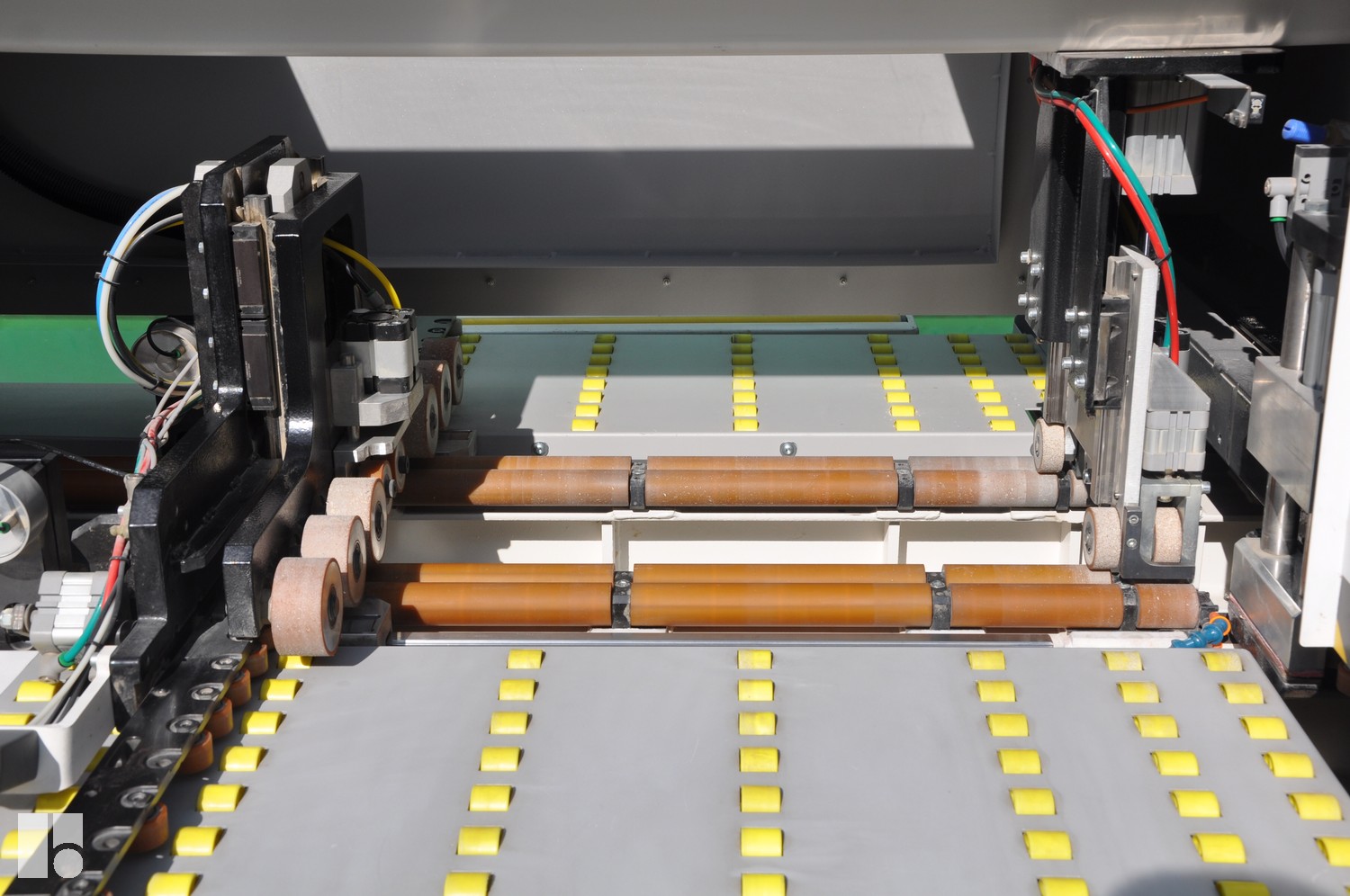

Avanzamento pannello asse X: 25m/min
Rotazione mandrini : 3600 rpm
Diametro bocca di aspirazione 120mm
Profondità Max di tutte le forature orizzontali in X e Y 30mm
Profondità Max di foratura in verticale 45 mm
Diametro Max punta orizzontale 12mm
Diametro Max punta verticale 35 mm

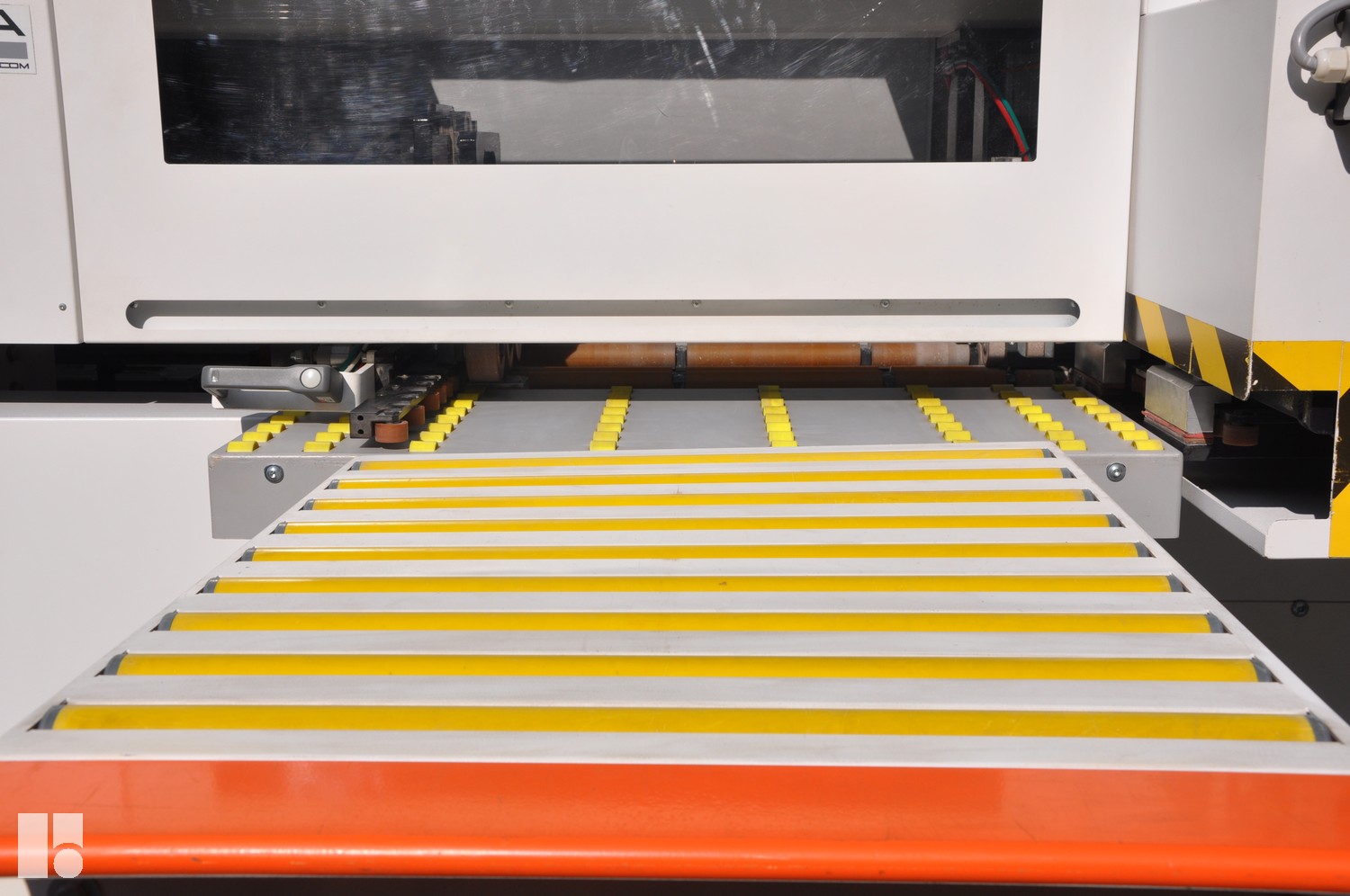

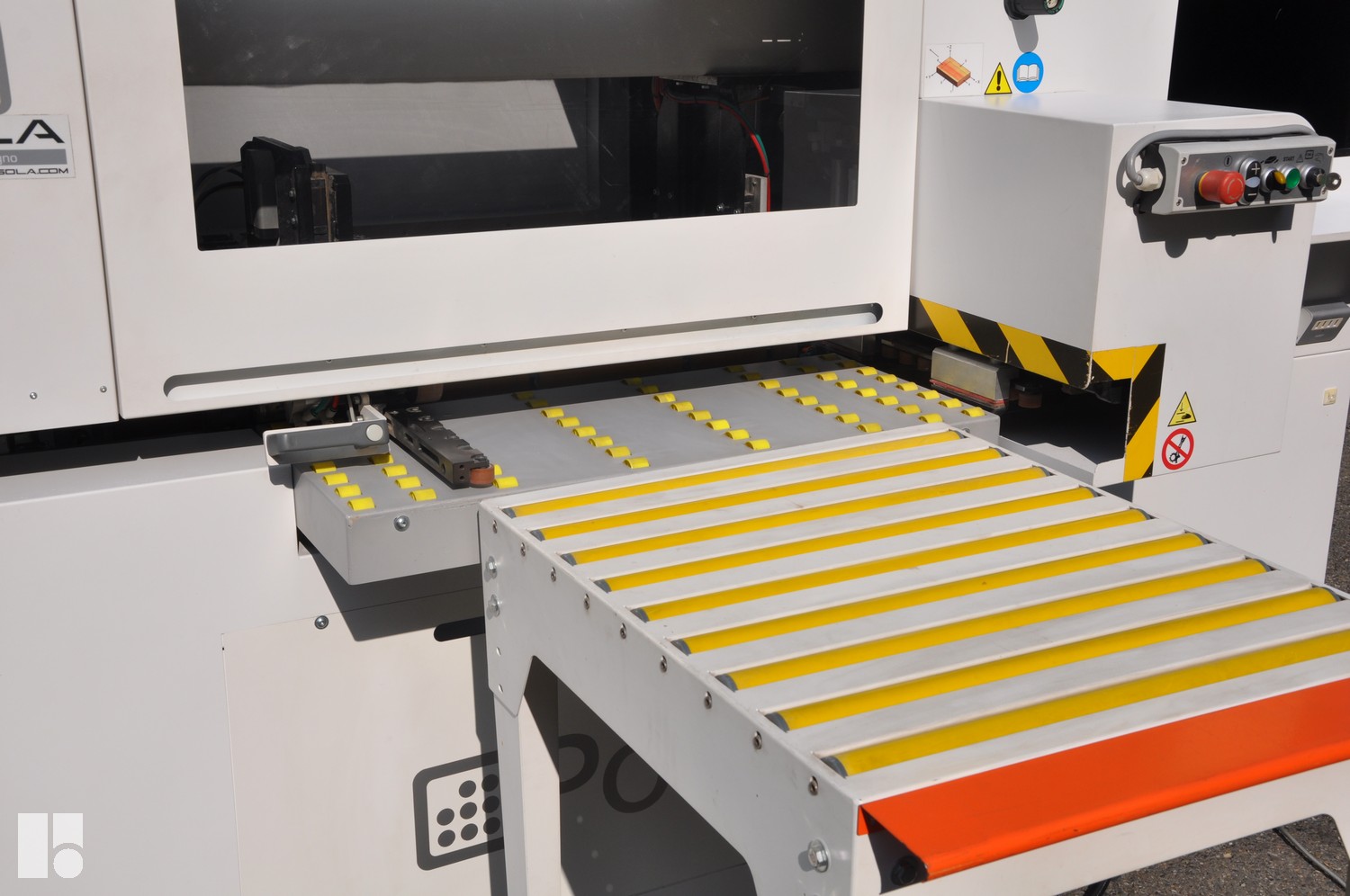

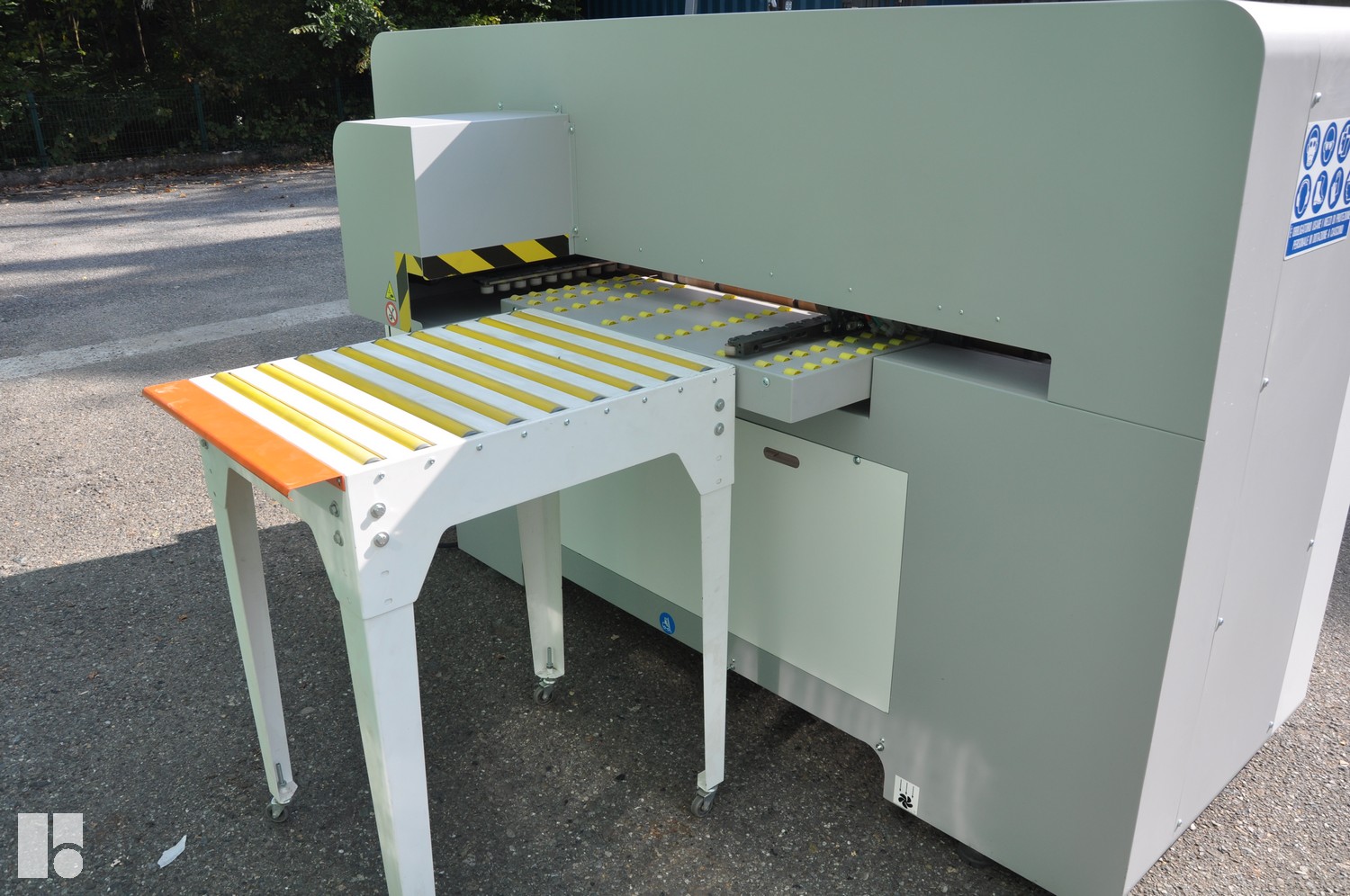

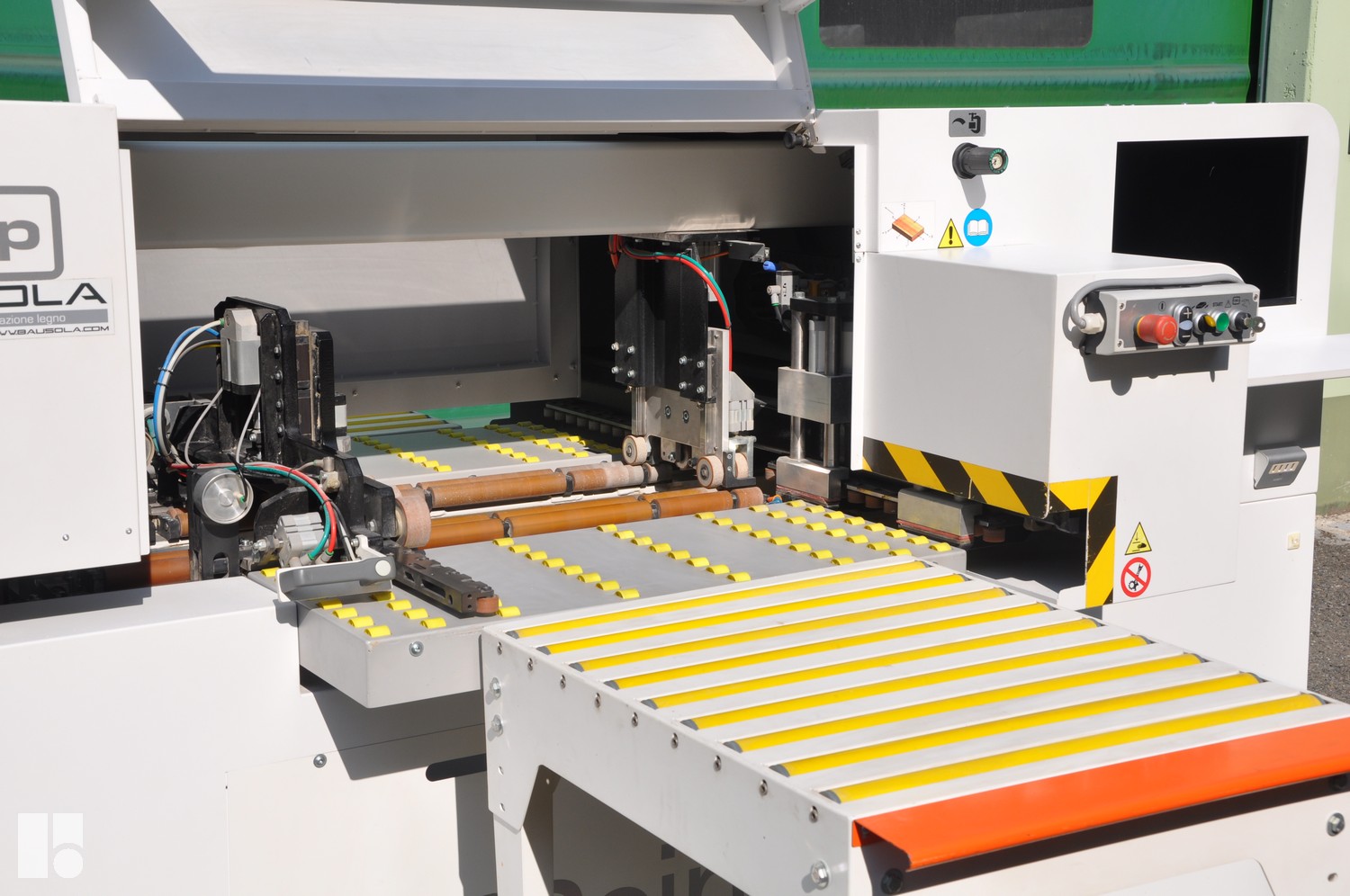

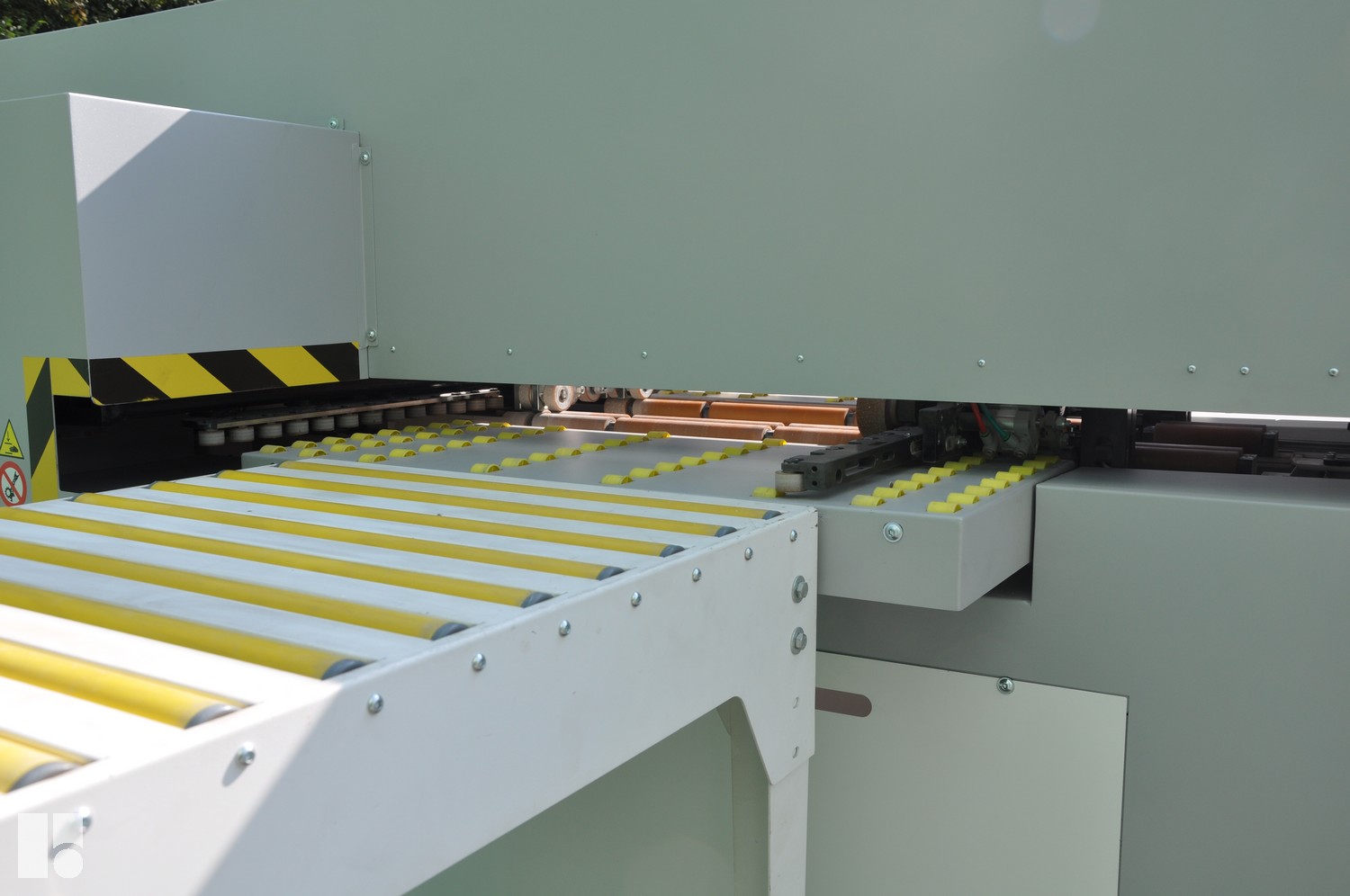

Rulliera anteriore e posteriore per pannelli lunghi
Specifiche tecniche
Utili di lavoro
Utile X
270 - 3000 mm
Utile Y
180 - 1100 mm
Utile Z
12 - 50 mm
Dettagli
Numero teste
1
Numero assi controllati
3
Potenza motore principale
3,6 kW
Attacco frese motore principale
ISO 30
Testa a forare
check_circle
Tipo di sicurezza
Cabina

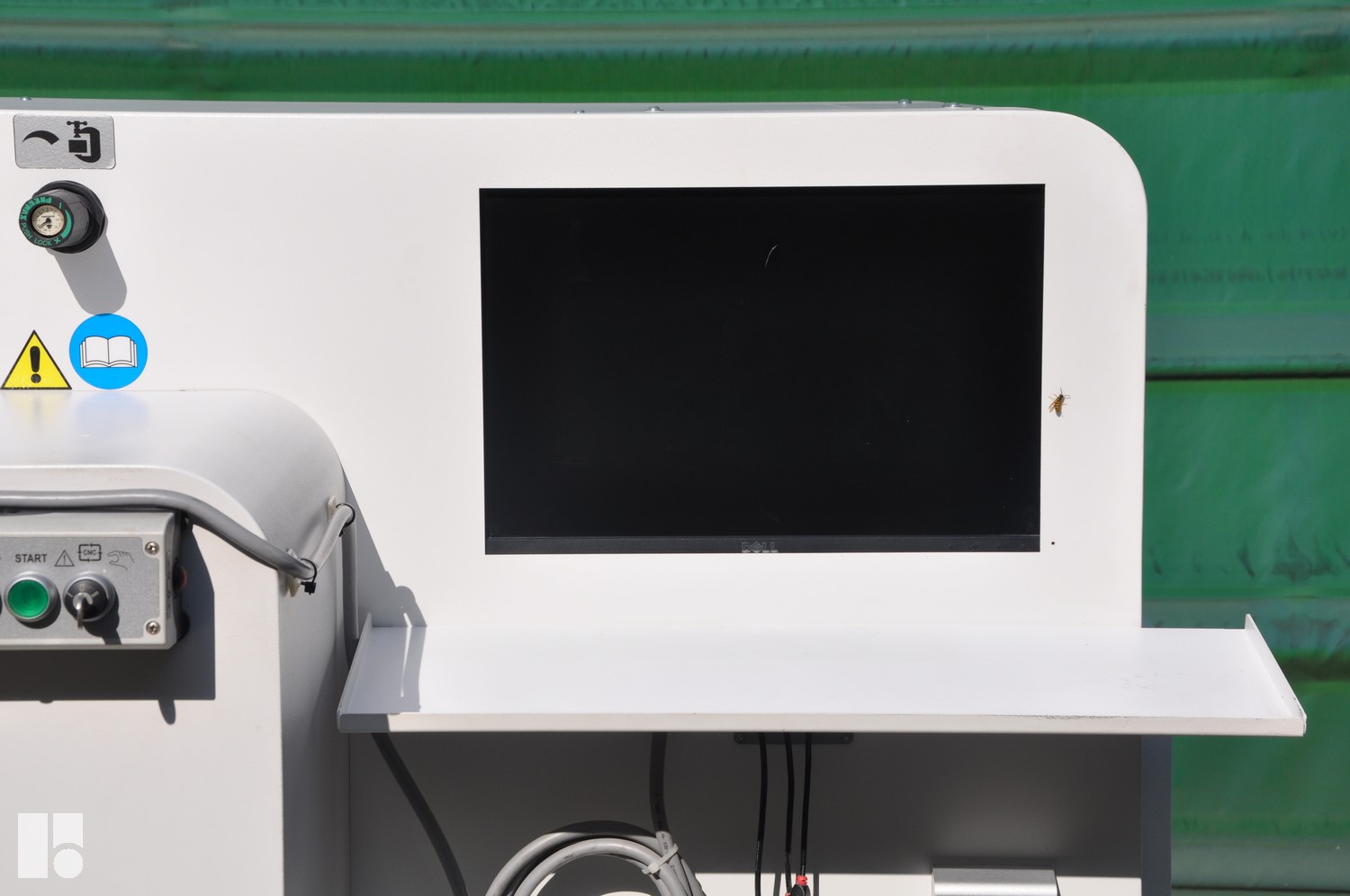

Software/C.N.
Software
TpaEdi32
Generali
Dimensioni d'ingombro*
2530x1680x1600 mm
Peso*
900 kg
kW totali*
6,4
*I valori riportati potrebbero subire variazioni in base alla configurazione della macchina.
