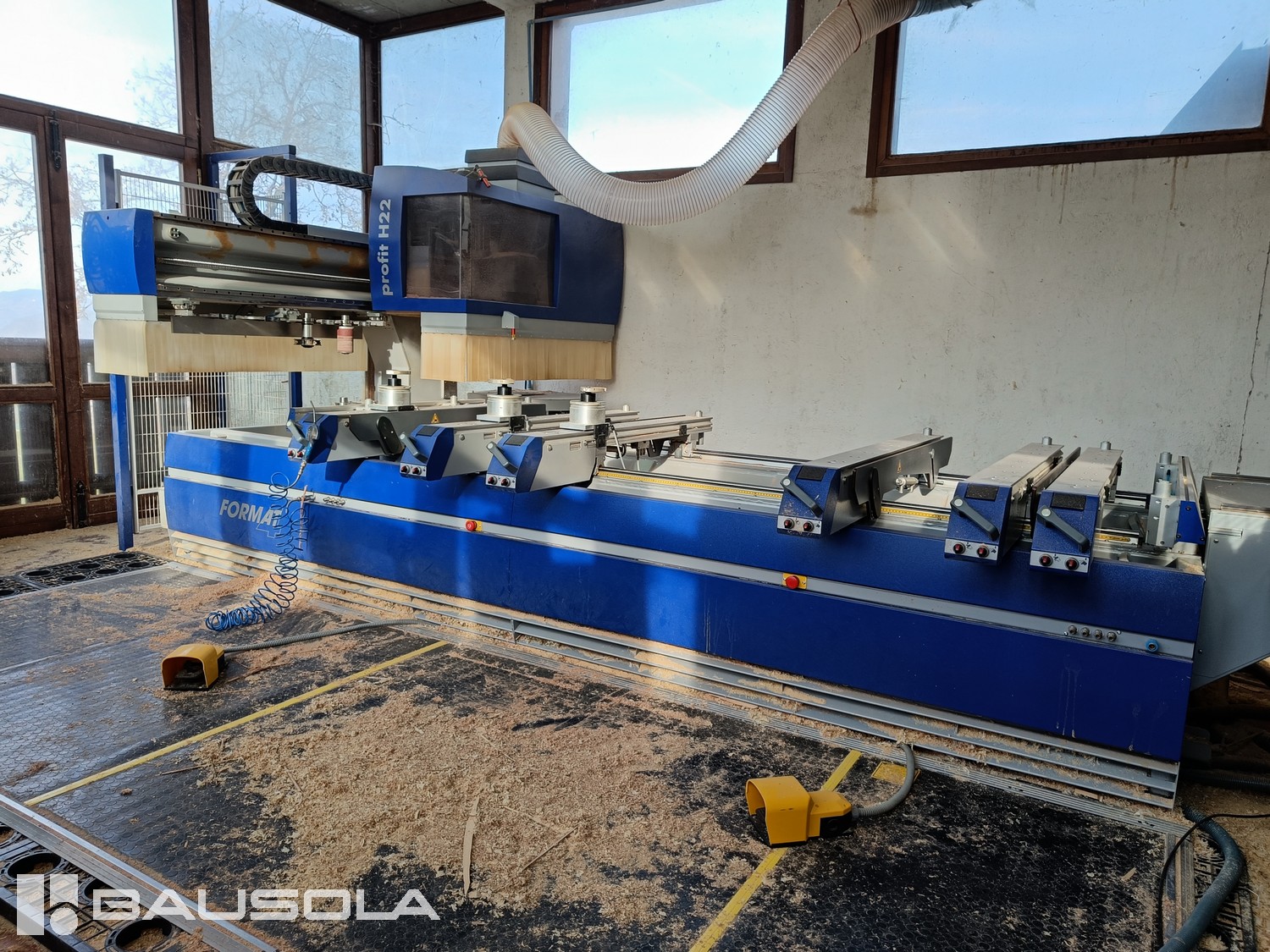

FELDER - FORMAT4

profit H22

Centro di lavoro per lavorazione serramenti e pannelli

Codice: 1077

restore Anno di produzione: 2010 error_outline Stato: Buono

domain Disponibilità: In arrivo check_circle Normativa CE: Conforme

history Usato
Prezzo su richiesta
chat Richiedi informazioni
vertical_split

Numero assi controllati:

4

memory

Testa a forare

filter_list

Numero bracci:

6

Descrizione

Centro di lavoro per lavorazione serramenti e pannelli

FELDER – FORMAT4 profit H22

Terminale mobile di controllo per il comando flessibile della macchina dotato di:
• PC a elevate prestazioni
• Display a colori LED
• Tastiera, mouse e mousepad
• 1 uscita USB
• Unità di comando completamente regolabile

Telecomando per controllo a distanza degli assi:
Con potenziometro e interrutture di emergenza. La velocità di alimentazione può essere regolata durante la lavorazione facilitando così l‘elaborazione di pezzi complessi.

Dispositivo di comando CNC:
Il dispositivo di comando Format-4 è stato progettato per le macchine che lavorano il legno (foratura fresatura e squadratura). I comandi vengono impartiti attraverso una superficie di comando grafica (intuitiva e dotata di simboli).
Descrizione delle funzioni dell'editor di programmazione.
Correzione automatica del raggio dell‘utensile.
Le fresature di tasche per forme delimitanti (cerchio quadrato ecc.).
Fresatura di caratteri.
Console e posizionamento delle ventose.
Laser scorrevole per posizionamento su consolle e ventose a vacuum.
Pacchetto di teleassistenza via Internet.

Dispositivo 0-360° CN per unità di fresatura
Rotazione controllata 0-360° a mezzo  motore brushless e riduttore di precisione, con trasmissione ad ingranaggi elicoidali temprati e rettificati . Il dispositivo è utile  per eseguire fresature e forature trasversali ed inclinate rispetto alle facce del pannello. Sono possibili anche lavorazioni con interpolazione.
Unità completa di circuito pneumatico  per la gestione di servizi ausiliari per aggregati speciali di lavoro.

Motore orizzontale diretto ad una uscita da 4,5 kW

Due campi di lavorazione per uso variabile:
Ciascuno con un pedale di comando per l’area di lavorazione destra e sinistra. Ciascuno con 4 attacchi sottovuoto per area di lavoro
per fresature di sagome.

Supporti 1320 (6 pz.):
con fila di battuta anteriore e posteriore. Sistema per sottovuoto con circuito doppio senza tubo flessibile. Blocco pneumatico degli appoggi su aste temperate e rettificate. Un cilindro di battuta pneumatico anteriore e posteriore comandato a programma su ciascun supporto. Su tutti i supporti si trovano scale che facilitano il posizionamento dei supporti e dell’aspiratore. 4 barre di sollevamento agevolano il sollevamento o l’assegnazione di pezzi più grand e pesanti. Capacità portante di ciascuna barra di sollevamento 13 kg

Sistema per gestione impianto vuoto / aria compressa per utilizzo dispositivi di bloccaggio, a mezzo selettori.

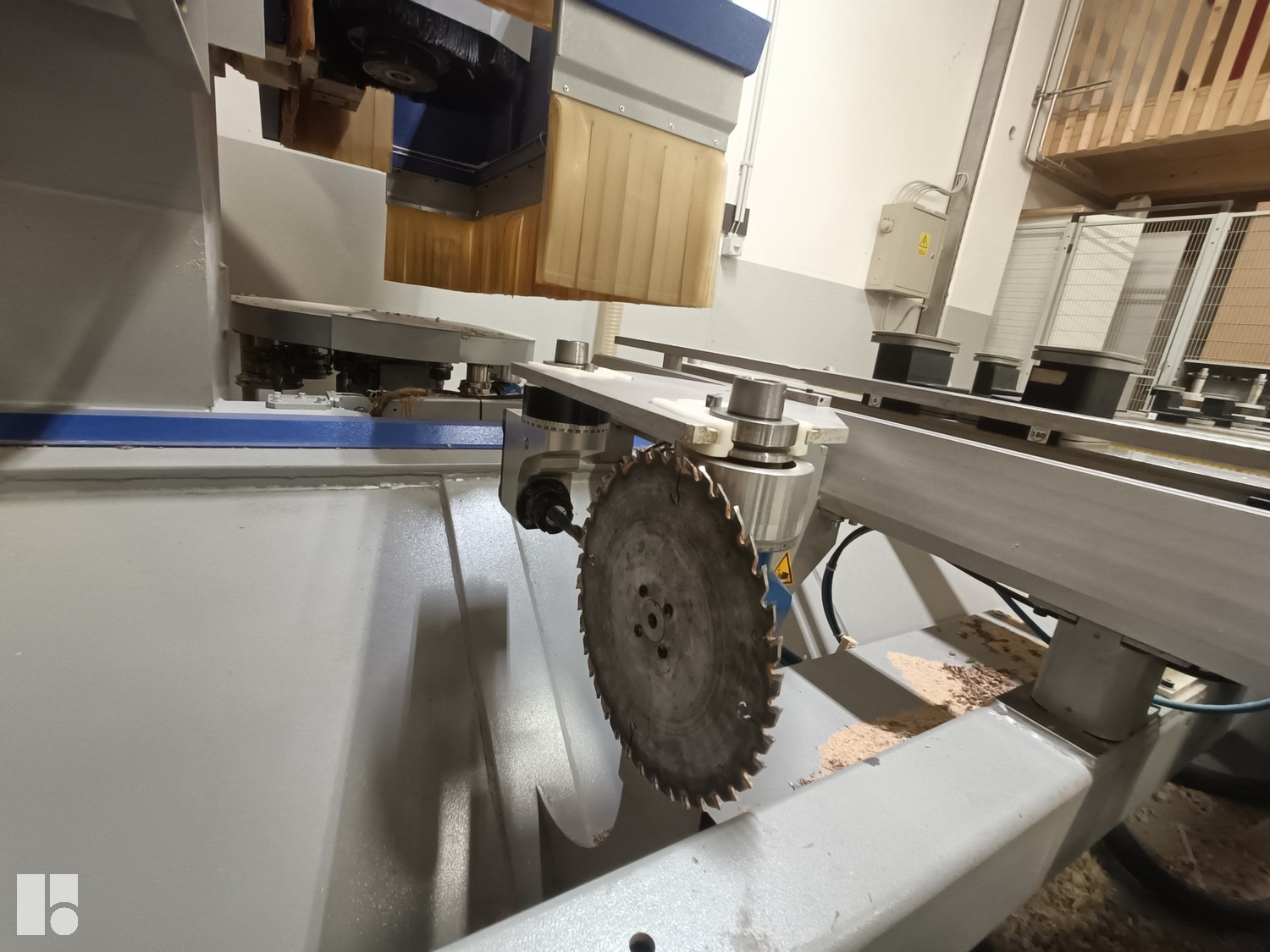

Posto laterale di prelievo per 2 utensili/gruppi in Y:
diametro max. utensile 270 mm
altezza max. utensile 240 mm
distanza delle pinze di precisione 300 mm
peso unitario max. dell‘utensile 7 kg
peso totale max. ammissibile dell‘utensile nel cambiautensili 14 kg

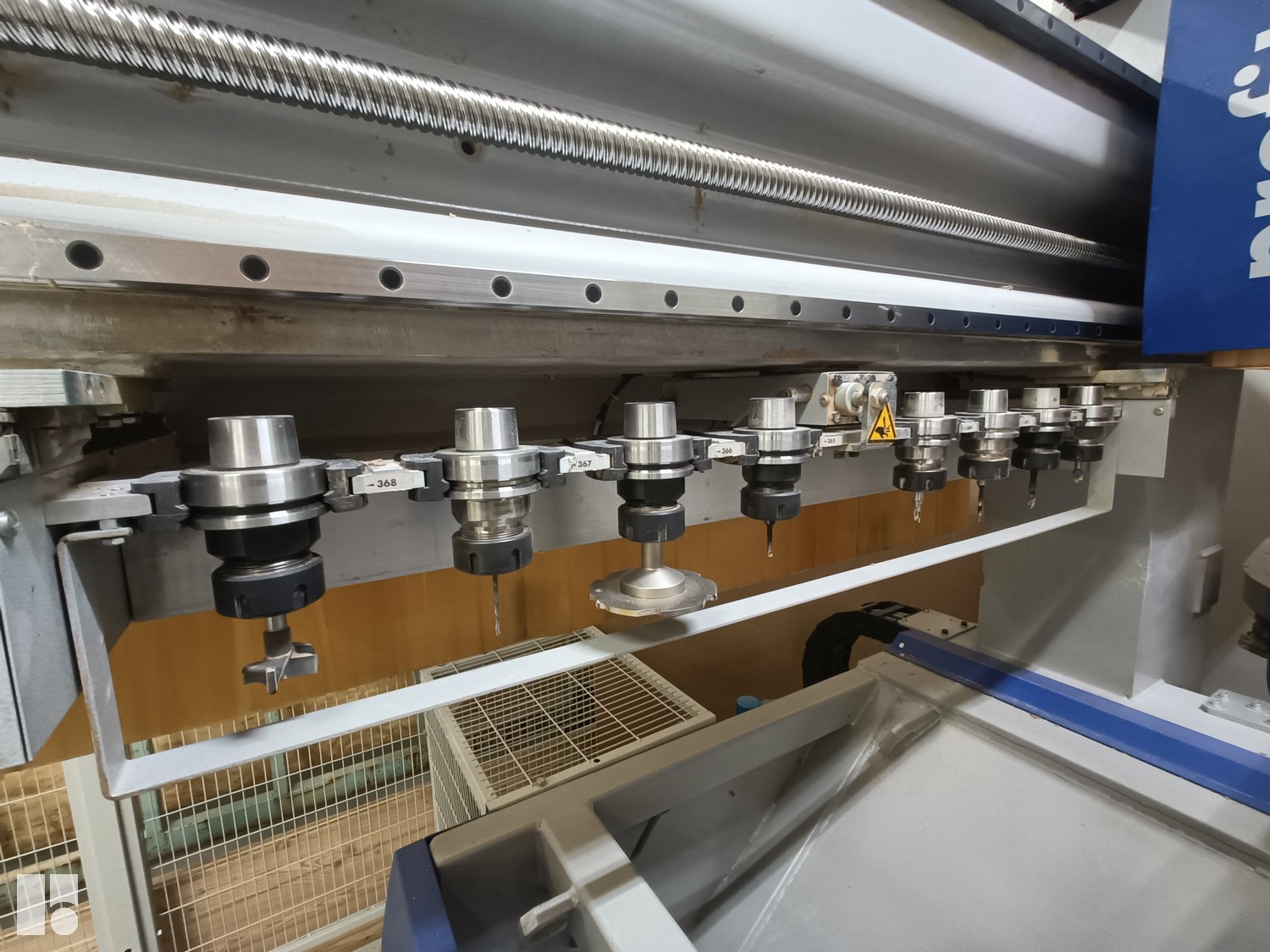

Cambiautensili che si muove unitamente al braccio:
Con 8 posizioni dell‘utensile per l‘HSK F63. Per mandrino HSK con o senza asse C.
diametro max. utensile 140 mm
altezza max. utensile 165 mm
distanza delle pinze di precisione 120 mm
peso unitario max. dell‘utensile 7 kg
peso totale max. ammissibile dell‘utensile nel cambiautensili 25 kg

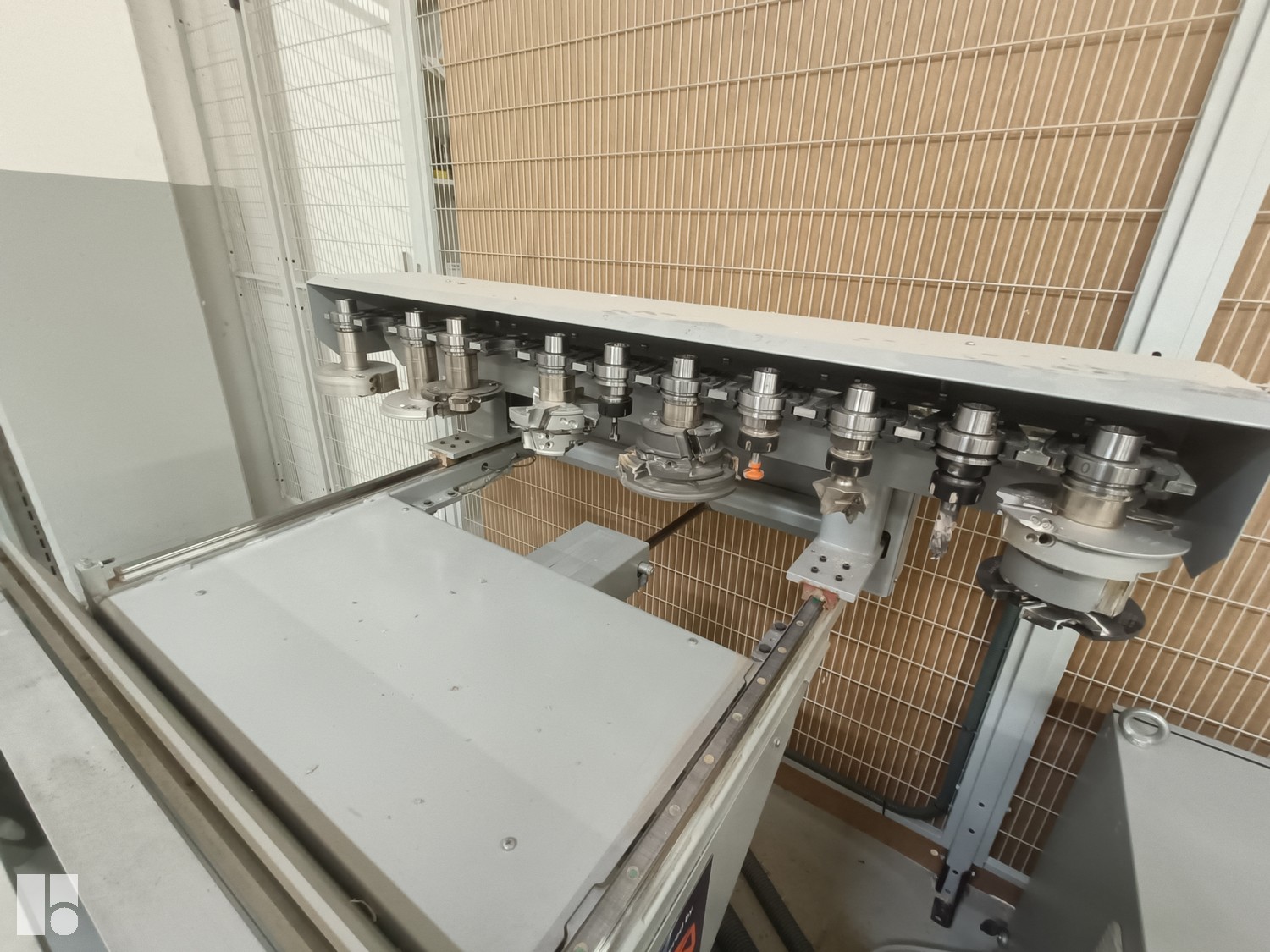

Magazzino supplementare cambia utensili  rotativo a 18 postazioni  HSK F 63
Montato posteriormente alla macchina, sul montante mobile.
Gruppo cambia utensili con disco in alluminio, rotazione controllata con motore passo a passo. Inserimento in quota di lavoro con cilindro pneumatico.
Il gruppo può alloggiare utensili di grande diametro e “testine” di lavoro

Testa per alesaggio DH 20 6H 1S:
Unità foratrice con 14 mandrini. 9 mandrini in direzione X e 5 in direzione Y. Ogni mandrino
azionabile singolarmente. Numero giri continuo 6000 giri/min. Unità foratura orizzontale con 6
mandrini. 4 mandrini in direzione X e 2 in Y. Ogni mandrino azionabile singolarmente. Sega
per scanalature in X Ø max. 120 mm. Regime continuo fino a 7500 giri/min.
Motore: 17 kW comandato tramite invertitore
Trasmissione: ruote dentate in acciaio speciale con dentelli obliqui temprati e rettificati.
Corsa intermedia Z: 60 mm
Distanza mandrino: 32 mm
Alloggiamento punta: 10 mm

settings

Specifiche tecniche

Utili di lavoro

Utile X

3060 mm

Utile Y

1210 mm

Utile Z

100 mm

Dettagli

Numero teste

1

Numero assi controllati

4

Potenza motore principale

9,2 kW

Attacco frese motore principale

HSK 63F

Testa a forare

check_circle

Motori orizzontali(Optional)

check_circle

Numero posizioni magazzino utensili

18 + 8 + 2

Numero bracci

6

Quantità ventose

12

Quantità morse (Optional)

12

Tipo di sicurezza

Tappeto

Pompa del vuoto

1 x 100 mc3

Software/C.N.

Software

FLASH FRAME

Generali

Dimensioni d'ingombro*

6800x4000x1900 mm

Peso*

3600 kg

kW totali*

21

*I valori riportati potrebbero subire variazioni in base alla configurazione della macchina.
