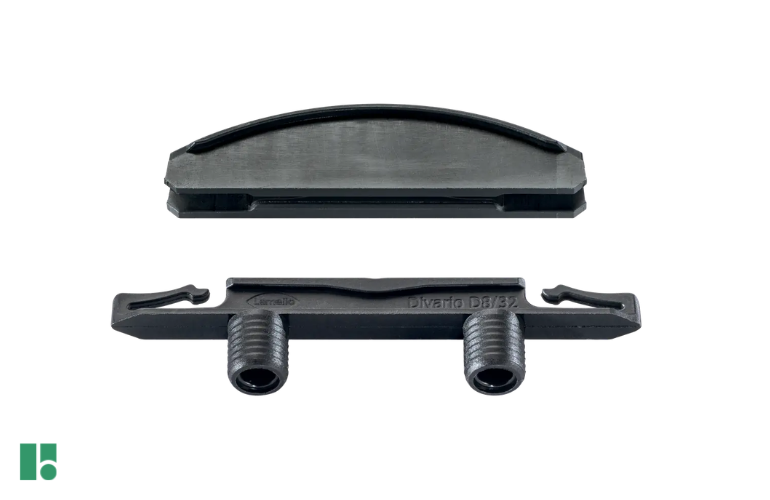

Giunzione Lamello
LAMELLO Divario P-18
Giunzione ad autotensione invisibile
Giunzione completamente a scomparsa per massime esigenze di qualità
Unisce e tende all'inserimento per fughe perfettamente chiuse

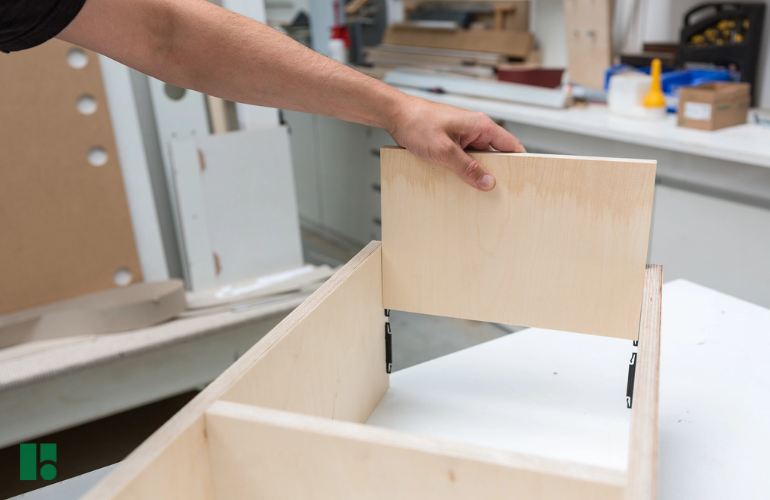

Inserimento successivo di ripiani o di divisori per un minore peso di trasporto
COD: 145550 - 145560 - 145570 - 125500 - 125510 - 145550S
check_circle Disponibile store Ritiro in azienda
Giunzione Lamello
Divario P-18

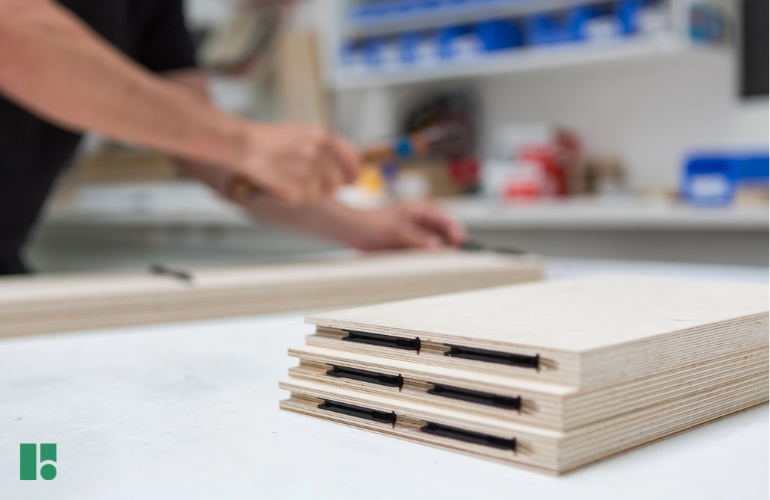

La giunzione P-System Divario P-18 è una giunzione nascosta per le massime esigenze di qualità e completa in modo eccellente la famiglia P-System con una nuova funzione, consentendo di inserire un ripiano o un divisorio in una struttura già assemblata. Inoltre Divario P-18 serra i componenti all’inserimento e garantisce quindi fughe perfettamente chiuse. La tensione stessa si genera soltanto su determinati punti e non su tutta la lunghezza di inserimento, rendendo ancora più facile l’inserimento. La giunzione è in grado di reggere elevate sollecitazioni in trazione grazie all’accoppiamento di forza tra il componente inserito e i lati. La nuova giunzione offre agli utilizzatori una maggiore libertà nella progettazione senza compromettere la stabilità.
KIT PRODOTTI:
- 145550 Divario P-18, 80 coppie
- 145560 Divario P-18, 300 coppie
- 145570 Divario P-18, 1000 coppie

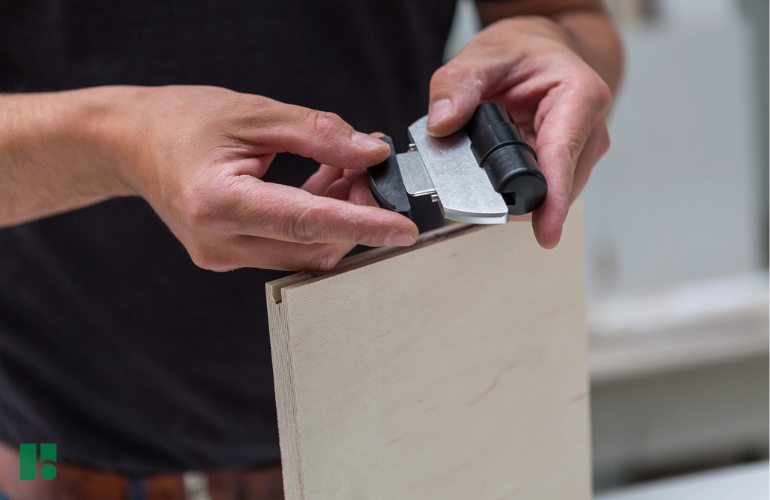

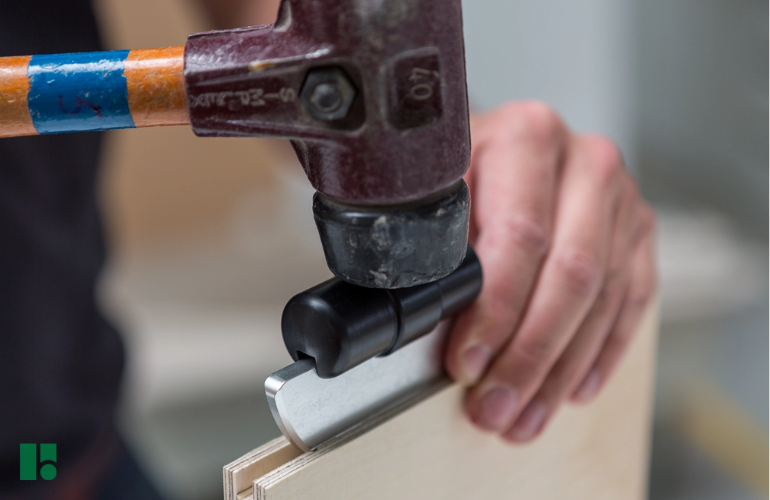

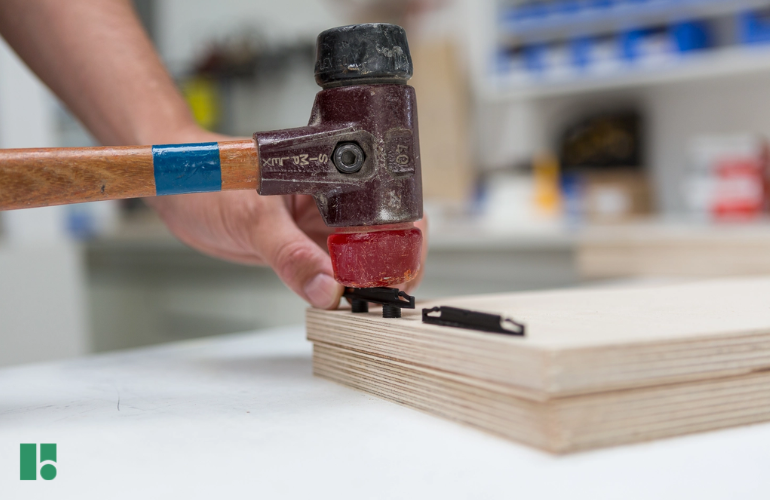

- 125500 Attrezzo di montaggio
- 125510 Dima di tracciatura incl. punta
- 145550S Starterset con 80 coppie incl. attrezzi di montaggio
Specifiche tecniche

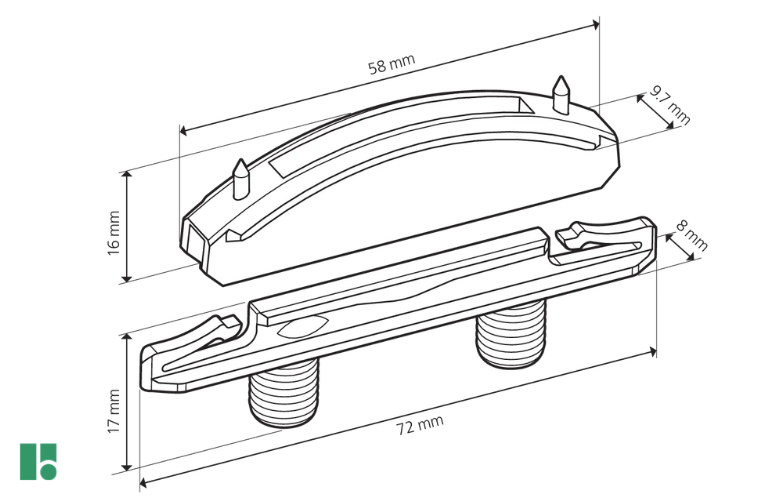

- Dimensione (mm): 75 x 25 9.7 mm

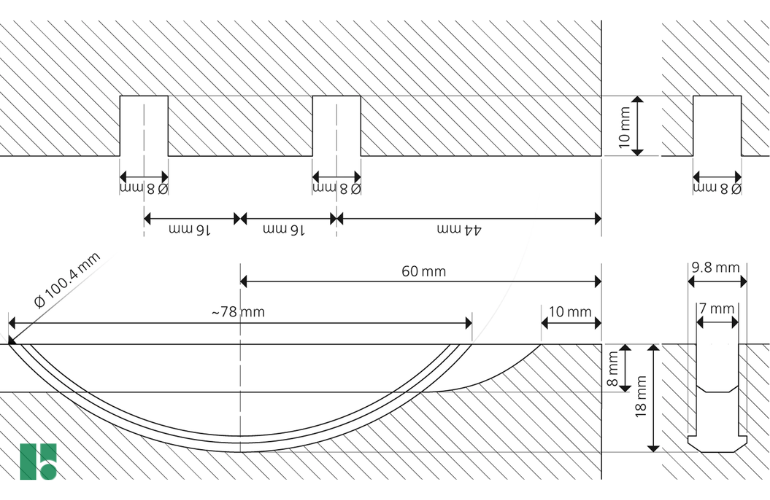

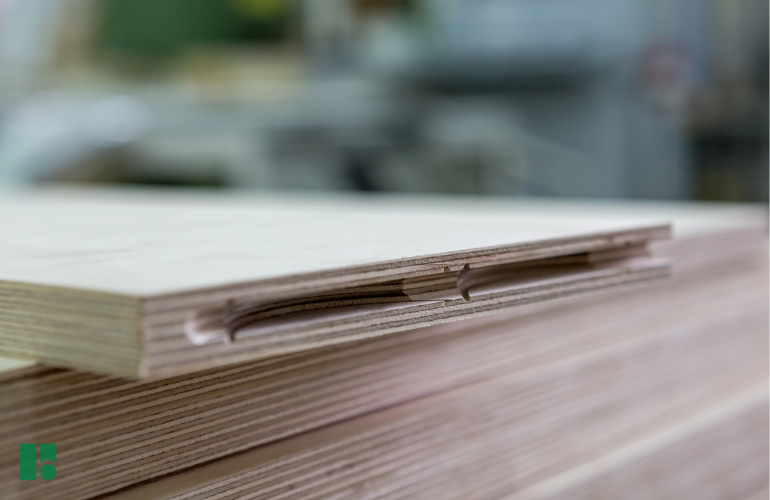

- Fresa: Ø 100.4 x 7 x 22
- Materiale dei connettore: Vetroresina
- Tolleranza di montaggio: Long. ± 1 mm
- Forza di serraggio: ~ 150 N ˜ 15 kg / Giunzione
- Resistenza alla trazione: ~ 600 N ˜ 60 kg / Giunzione
